LM317可调式稳压电源

发布时间 2008-10-21

这是一种输出电压连续可调的集成稳压电源,输出电压在1.25-37V之间连续可调,输出最大电流可达1.5A。电路简单,很适宜电子爱好者自制,可用于各种小电器供电。
  工作原理
LM317可调式稳压电源

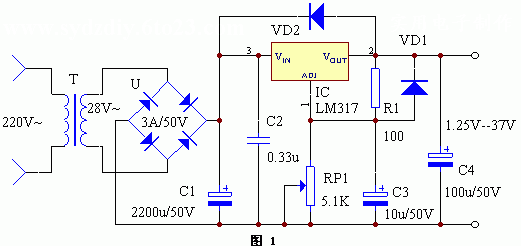

  电路原理图见图1。LM317输出电流为1.5A,输出电压可在1.25-37V之间连续调节,其输出电压由两只外接电阻R1、RP1决定,输出端和调整端之间的电压差为1.25V,这个电压将产生几毫安的电流,经R1、RP1到地,在RP1上分得的电压加到调整端,通过改变RP1就能改变输出电压。注意,为了得到稳定的输出电压,流经 R1的电流小于3.5mA。LM317在不加散热器时最大功耗为2W,加上200×200×4mm3散热板时其最大功耗可达15W。VD1为保护二极管,防止稳压器输出端短路而损坏IC,VD2用于防止输入短路而损坏集成电路。
  元器件选择与制作
  元器件清单见下表。


编 号 名 称 型 号 数 量
R1 电阻 100Ω 1
RP1 可调电阻 5.1K 1
C1 电解电容 2200u/50V 1
C2 涤纶电容 0.33u 1
C3 电解电容 10u/50V 1
C4 电解电容 100u/50V 1
VD1、VD2 整流二极管 IN4002 2
U 整流全桥 3A/50V 1
IC 可调三端稳压 LM317 1
T 电源变压器 28V 1

  本机焊接完成检查无误即可正常使用,无需调试。但焊接时要注意,电容C2应靠近IC的输入端,C3应靠近IC的输出端,这样能更好地抑制纹波。
