晶体管双稳电子开关
发布时间 2009-05-31

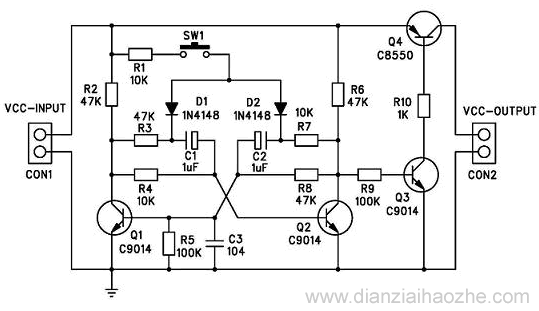

两只三极管Q1、Q2及相关阻容元件组成互补双稳态电路,每按动一次微动开关SW1,两只三极管的工作状态就改变一次,Q2的集电极电位相应地在高电平和低电平之间变换。高电平时Q3导通,驱动功率管Q4接通后级电路电源;低电平时Q3截止,同时功率管Q4也截止,后级电路无工作电源。
