用运放做的简易抢答器

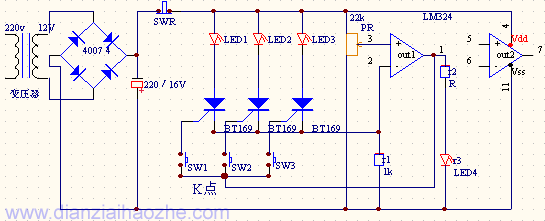

该抢答器电路简洁，抢答判断采用亮灯提示的方式。制作一个用于简单的娱乐活动是比较实用的。本电路采用了一块LM324运算放大器，由于只需一路运放，你也可以采用其它运算放大器IC。

该抢答器电路若增加可控硅及对应LED、按钮开关，可无限级扩充抢答路数，应用起来比较的方便。电路中，用于抢答的按钮开关为常开型，用于复位的按钮开关SWR为常闭型。

电路安装好后，调节可调电阻PR使LED4点亮，抢答电路便可正常工作。例如按下抢答键SW1，运放1脚的高电平驱动可控硅导通，LED1点亮提示第一组抢答成功，。同时运放2脚电平上升高于3脚，运放1脚变为低电平，此时按下其它任何抢答键均无效。

抢答结束，按一下复位按钮SWR，电路重新上电回到初始状态，可以开始新一轮的抢答。
