NCP1200CH/D脉宽调制开关电源控制器

浏览
发布时间 2009-05-15

  NCP1200内部电路工作于固定的40kHz或60kHz,控制器用来驱动像IGBT或MOSFET之类的低栅极电荷量的器件,自身只需很小的运行功率。由于采用电流模式控制,NCP1200极大地简化了具有优异的音频敏感性和固有的逐脉冲控制的,可靠的廉价离线变换器的设计。

  当电流设置点降到低于给定值时,例如当输出功率需要量减小时,该集成电路自动地进入所谓跳周期模式,以便在轻负载条件下达到极好的效率。因为这种情况发生在低峰值电流条件下,所以不会产生听得到的噪声。该集成电路由直流干线自行供电,因而不需要辅助绕组。这一特点可以保证,在出现低输出电压或短路时,仍正常运行。

  特点:

  1.  无需辅助电源绕组
  2.  内部有输出短路保护电路
  3.  空载待机功耗极低
  4.  电流模式带跳周期功能
  5.  内部有前沿消隐电路
  6.  110mA峰值拉/灌电流能力
  7.  内部固定频率为40kHz、 60kHz
  8.  通过光耦合器直接连接

  典型应用

  1.  交流/直流适配器
  2.  离线电池充电器
  3.  辅助/附属电源

  NCP1200主要参数:

  1. 最高电源电压:16V
  2. 工作环境温度:-25至+85 ℃
  3. 管脚8(HV)最大电压,管脚6(Vcc)接地:450 V
  4. 管脚8(HV)最大电压,管脚6(Vcc)通过10µF电容去耦到地:500 V

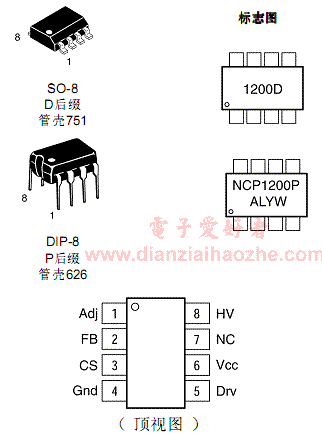

  NCP1200封装外形和管脚功能:

  NCP1200CH/D脉宽调制开关电源控制器

  管脚功能说明:

1.Adj 调整跳转峰值电流 该管脚用来调整发生跳周期的电平
2.FB 设置峰值电流设定点 将光耦合器接至该脚,根据输出功率需求调节峰值电流设定点
3.CS 电流检测输入 该脚检测初级电流,并通过L.E.B将检测值送入内部比较器
4.Gnd 集成电路地
5.Drv 驱动脉冲 驱动器到外部MOSFET的输出
6.Vcc 集成电路电源 该脚接至典型值为10µF的外部大容量电容
7.NC 空脚 该不连接的管脚用来保证适当的漏电距离
8.HV 由电源线产生Vcc 接至高压干线,该管脚将恒定电流注入Vcc大容量电容

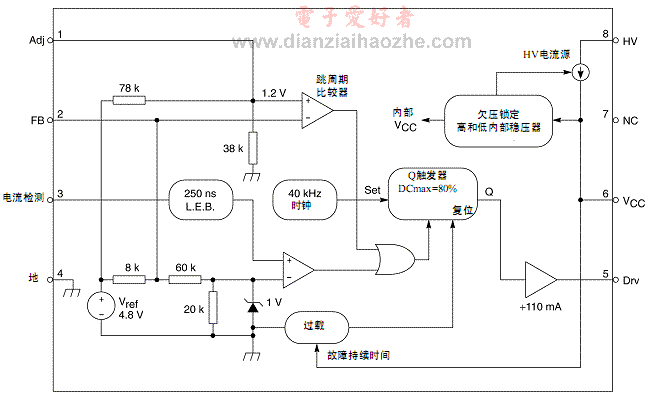

  NCP1200内部电路方框图:

NCP1200CH/D脉宽调制开关电源控制器

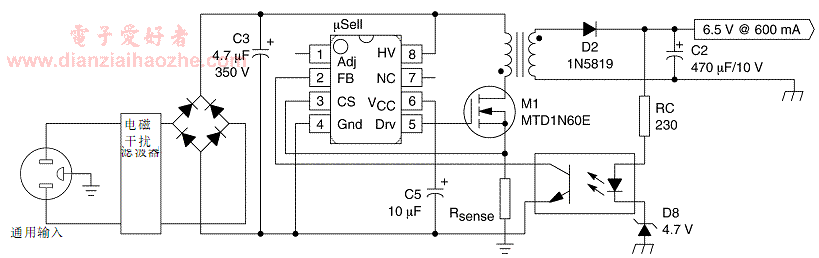

  NCP1200典型应用电路:

NCP1200应用电路
