制作CUBE8光立方(3D立方体LED显示器)

作者 杜洋 来源 《无线电》杂志
发布时间 2012-04-12

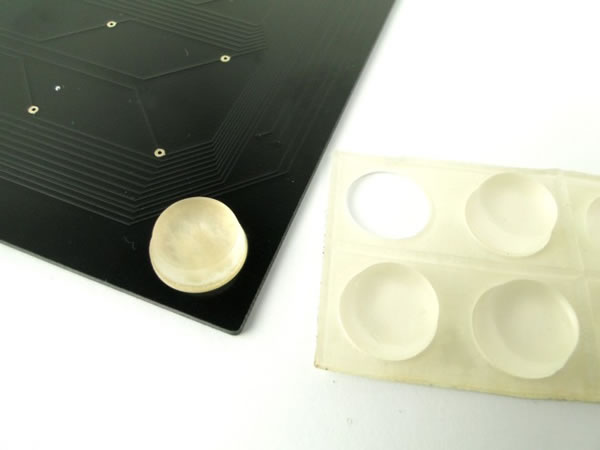

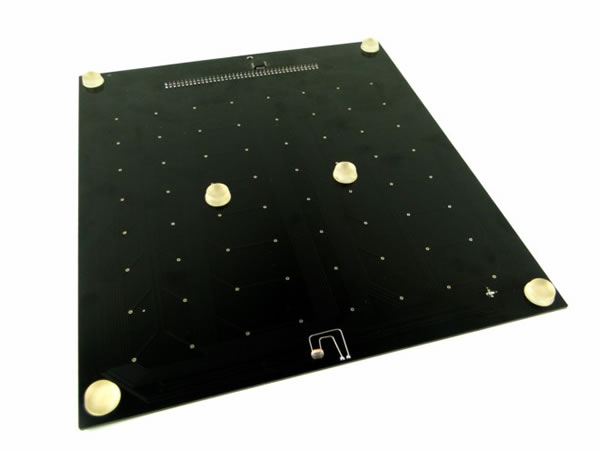

第7步:贴3M脚垫

这里我选用的是3M高粘合度透明脚垫。大家可能感觉脚垫是一个不起眼的东西,可是不好的脚垫容易脱落,有时还会有高低不平的情况。所以脚垫的质量也要对得起整机的高品质。

制作CUBE8光立方(3D立方体LED显示器)

制作CUBE8光立方(3D立方体LED显示器)

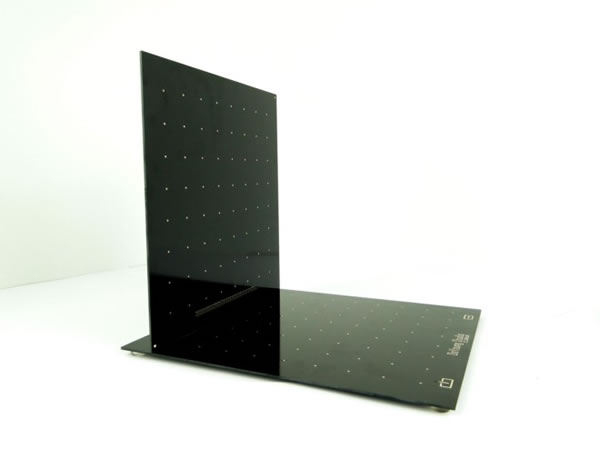

第8步:将立板插到底板上

贴好了脚垫,就可以组合立板和底板了。将立板的正面朝前,排针、排孔对齐,插到底板上。保证两板之间不能有缝隙(或缝隙很小),两板呈90°垂直。

制作CUBE8光立方(3D立方体LED显示器)

制作CUBE8光立方(3D立方体LED显示器)

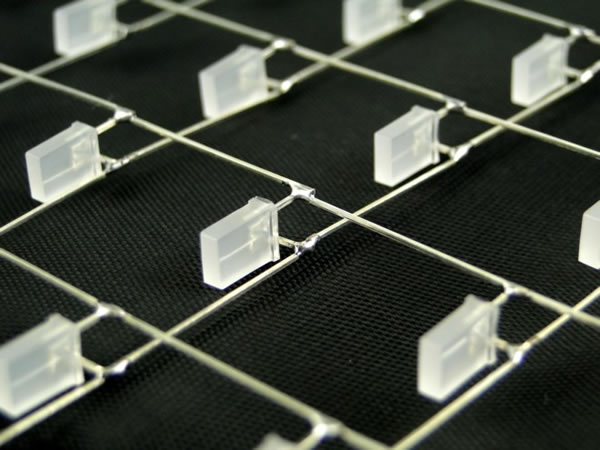

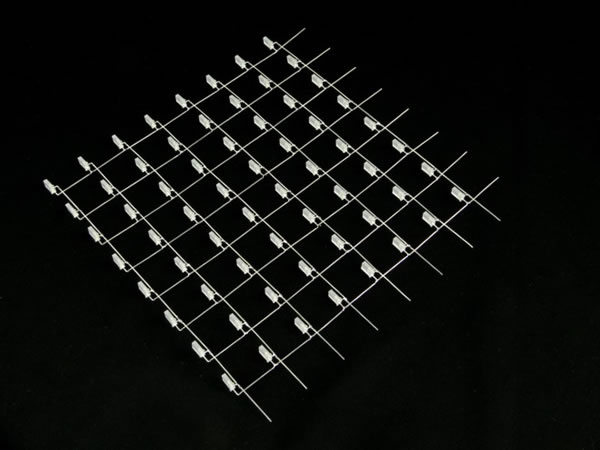

第9步:使用模板制作LED阵列

这是CUBE8最关键的组件。我们需要8片8×8的LED阵列,可以按照图上的样式来手工制作,但是这样做出来的LED阵列很不规范,而且耗费时间。我之前说过,CUBE8一定要是规范化、简单易制的,为此我开发出一款很有创意的模板(至少用过模板的人都说有创意)。使用这个创新模板可以在5~8个小时内快速完成制作,而且完成的LED阵列都是规范统一的样子,几乎不受焊接水平的影响。

制作CUBE8光立方(3D立方体LED显示器)

制作CUBE8光立方(3D立方体LED显示器)

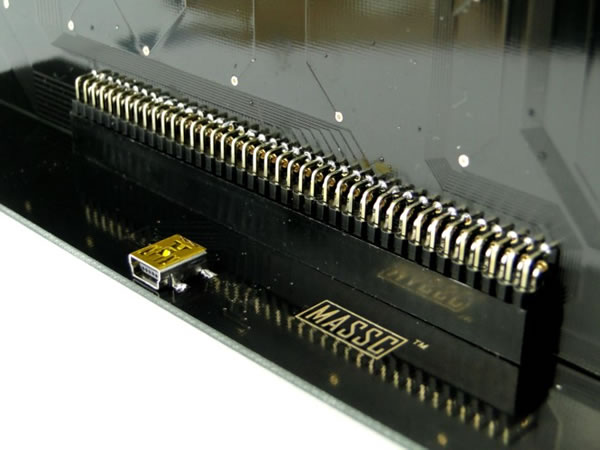

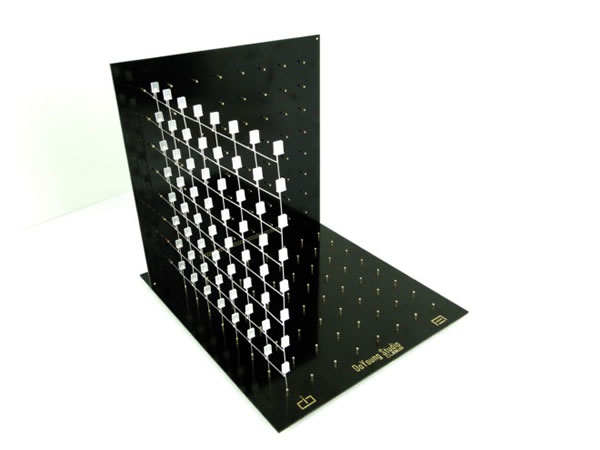

第10步:插接LED阵列

纵向把8片LED阵列插入转接针孔里,插好后适当地调整一下阵列间的距离。

制作CUBE8光立方(3D立方体LED显示器)

制作CUBE8光立方(3D立方体LED显示器)

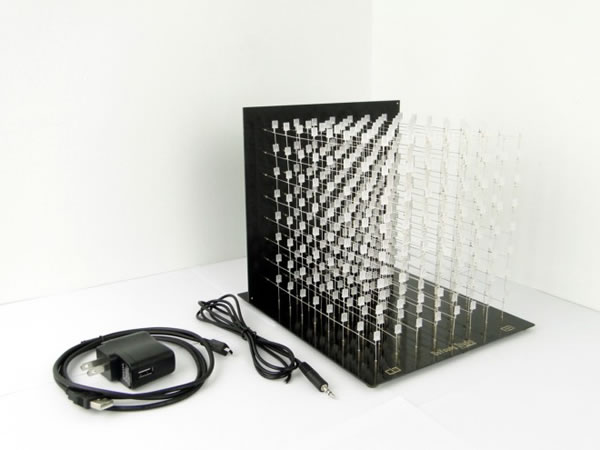

CUBE8主体部分制作完成

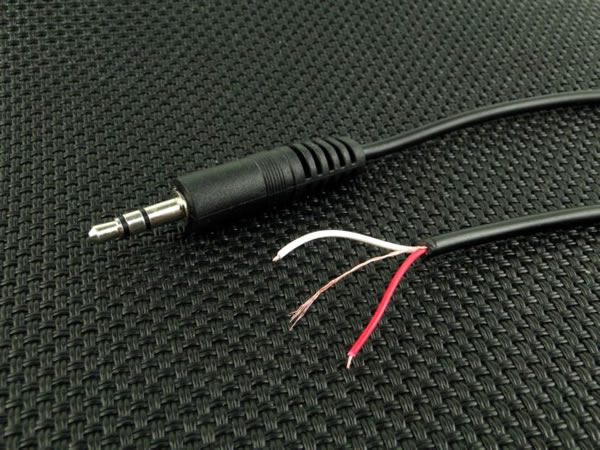

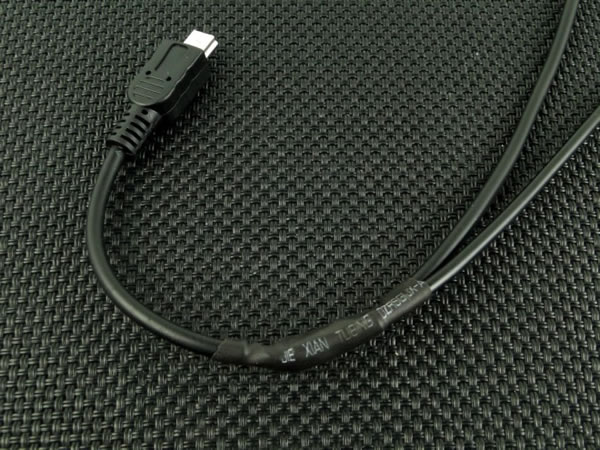

第11步:制作音频和USB电源复用线

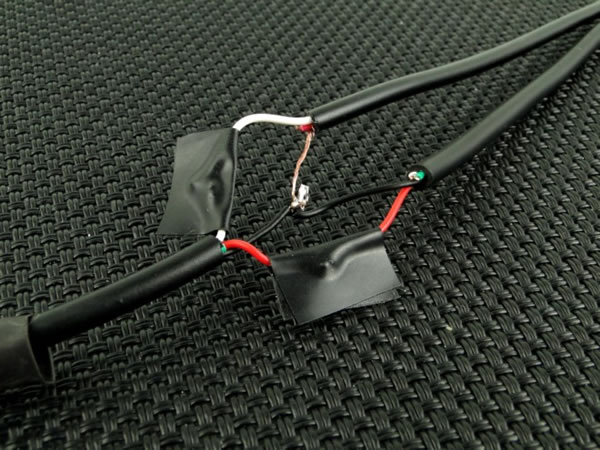

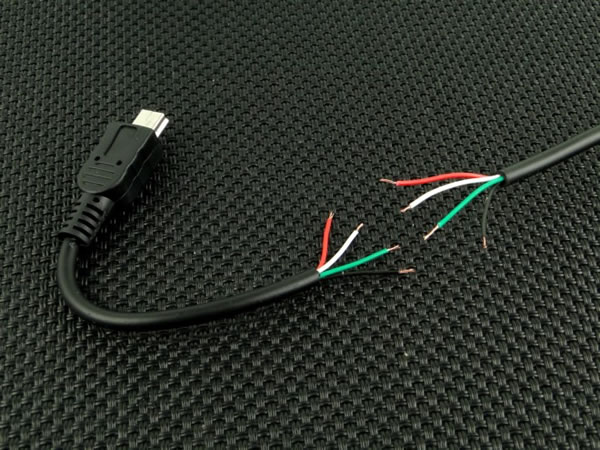

制作完CUBE8的主体部分之后,我们还需要一条混合功能的USB线。当然,如果你不想使用音频显示功能,可以直接用一条普通的miniUSB连接线来给CUBE8供电。如果想使用音频显示功能,就要跟着我做了。按照“USB接口扩展音频功能电路原理图”上的接线方法,把音频线和miniUSB线焊接在一起,用绝缘胶带包好,最后用热缩管密封。

制作CUBE8光立方(3D立方体LED显示器)

制作CUBE8光立方(3D立方体LED显示器)

制作CUBE8光立方(3D立方体LED显示器)

制作CUBE8光立方(3D立方体LED显示器)

制作CUBE8光立方(3D立方体LED显示器)

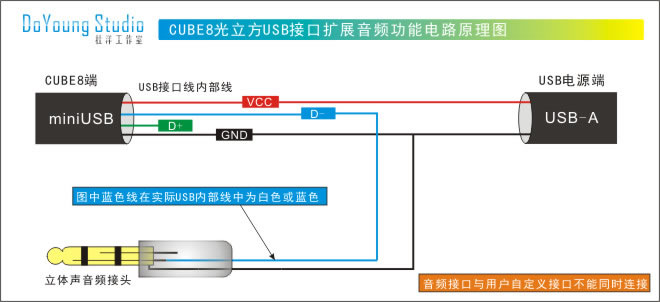

USB接口扩展音频功能电路原理图

上一页1234下一页
标签: 3D, 光立方, LED, 显示器
