红外取暖器温度控制电路

红外取暖器，其发热管大多为三到四支组成，每支发热管由一开关控制，通过选择开关来控温，控温极不均匀。本电路可使所有发热管同时使用，可实现无级调节。

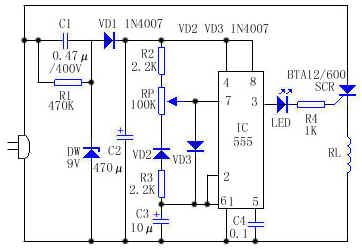

工作原理：电路如上图所示，IC（555）接成低频振荡器，调节RP可改变C3的充放电时间常数，IC的③脚输出脉冲占空比随之改变，即改变了可控硅的导通与关闭时间比，从而控制了发热管RL上得到的平均功率，达到温控目的。

当RP调到最上端时，IC输出脉冲占空比约为“0”，RL上得到的功率最小；当RP调到最下端时，IC输出脉冲占空比约为“1”，RL上得到最大功率。因此，调节RP可使IC输出脉冲占空比在“0”和“1”之间连续变化，RL上得到的便是在最大和最小之间连续变化的平均功率，LED亮度相应变化作为平均功率大小指示。

此温控器还可用于其他阻性发热器具作为功率调节器，且不会产生电磁场干扰。

可控硅功率大小选择视发热管功率而定，一般1KW～1.5KW的取暧器可选用BTA12/600的可控硅，加一片散热片为好。
