集成运放的使用和保护措施

浏览
发布时间 2009-05-13

集成运放的零点调整方法:将输入端短路接地,调整调零电位器,使输出电压为零。

消除自激振荡的方法:加阻容补偿网络。具体参数和接法可查阅使用说明书。目前,由于大部分集成运放内部电路的改进,已不需要外加补偿网络。

电源极性保护:利用二极管的单向导电特性防止由于电源极性接反而造成的损坏。当电源极性错接成上负下正时,两二极管均不导通,等于电源断路,从而起到保护作用。

集成运放的使用和保护措施

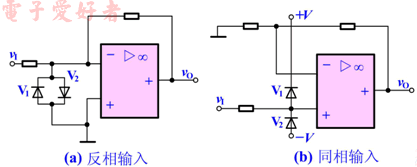

输入保护:利用二极管的限幅作用对输入信号幅度加以限制,以免输入信号超过额定值损坏集成运放的内部结构。无论是输入信号的正向电压或负向电压超过二极管导通电压,则V1或V2中就会有一个导通,从而限制了输入信号的幅度,起到了保护作用。

集成运放的使用和保护措施

输出保护:利用稳压管V1和V2接成反向串联电路。若输出端出现过高电压,集成运放输出端电压将受到稳压管稳压值的限制,从而避免了损坏。

集成运放的使用和保护措施
