国产集成运放的外形和符号

浏览
发布时间 2009-05-13

集成运算放大器(简称集成运放)是一种直接耦合的高放大倍数的线性集成电路。国产集成运放的封装外形主要采用圆壳式和双列直插式。

集成运放封装外形

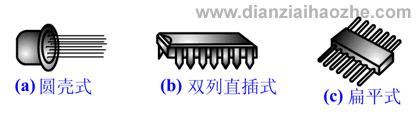

图1 集成运算放大器封装外形

国家标准(GB3430-82)规定,集成运放的型号由字母和阿拉伯数字表示,例如CF741、CF124等,其中C表示国家标准,F表示运算放大器,阿拉伯数字表示品种。

集成运放在电路中的符号

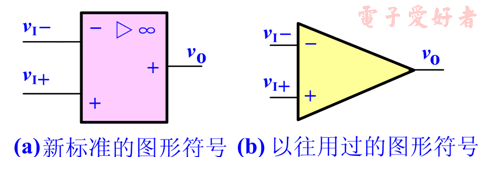

图2 集成运算放大器的电路符号

图2(a)是国家新标准(GB4728•13—85)规定的集成运放在电路中的符号;图(b)是曾经用过的符号。画电路时,通常只画出输入和输出端,输入端标“+”号表示同相输入端,标“-”号表示反相输入端。
