国产运放CF741管脚功能和接线
发布时间 2009-05-13
CF741是国产第二代集成运算放大器,采用双列直插式外形封装。它的管脚顺序是:管脚向下,标志于左,序号自下而上逆时针方向排列。

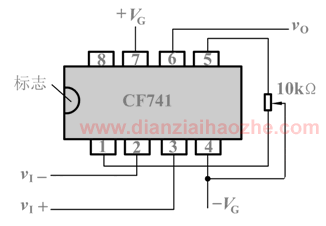

管脚功能如下:8脚为空;7脚接正电源(+9~+18V);6脚为输出端;1、4、5脚接调零电位器;4脚接负电源(-9~-18V);3脚为同相输入端(输出信号与输入信号同相位);2脚为反相输入端(输出信号与输入信号反相位)。
CF741是国产第二代集成运算放大器,采用双列直插式外形封装。它的管脚顺序是:管脚向下,标志于左,序号自下而上逆时针方向排列。
管脚功能如下:8脚为空;7脚接正电源(+9~+18V);6脚为输出端;1、4、5脚接调零电位器;4脚接负电源(-9~-18V);3脚为同相输入端(输出信号与输入信号同相位);2脚为反相输入端(输出信号与输入信号反相位)。
