欧姆定律练习题（三）

7．如图是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是   （      ）

A．灯泡L短路           B．开关S接触不良

C．灯泡L断路           D．变阻器R断路

8 ．如图所示电路，巳知电流表的量程为0---0.6A，电压表的量程为0—3V，定值电阻R 1 阻值为 10Ω，滑动变阻器R 2 的最大阻值为 50Ω，电源电压为6V．开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下  (       )

A．滑动变阻器滑片允许滑到最左端         B．电压表最小示数是1V

C．电路中允许通过的最大电流是0.6A

D．滑动变阻器滑片移动过程中，电流表先达到最大量程

9．电阻R=5欧，和一电流表A接在电源上，电源电压不变，闭合开关S，电流表A的示数为0.3A，若要使电流表A的示数变为0.6A则（     　）

A．在R两端并联一个5欧的电阻  B．在R两端并联一个10欧的电阻

C．电路中串联一个5欧的电阻     D．在电路中串联一个10欧的电阻

10．如图所示的电路，电源电压保持不变，闭合开关，滑动变阻器滑片向左移动，电流表的示数将（      ）

A. 甲表示数变大，乙表示数变大

B. 甲表示数不变，乙表示数变小

C．甲表示数不变，乙表示数变大

D. 甲表示数变小，乙表示数不变

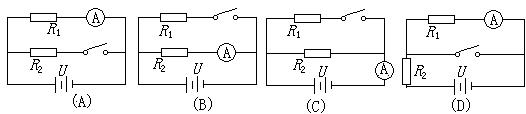

11、如下图所示的电路中，电源电压 U 相等，电阻 R 均相等，当合上开关时，电流表的示数最小是（     ）

12．如图所示电路中，电源电压不变，闭合开关S 1 、S 2 ，两灯都发光. 当把开关S 2 断开时，灯泡L 1 的亮度及电流表示数变化的情况是：（       ）

A．L 1 变亮，电流表示数变小；     B．L 1 亮度不变，电流表示数变小；

C．L 1 变亮，电流表示数不变；     D．L 1 亮度不变，电流表示数不变.

13．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合
