欧姆定律练习题（三）

1．小丽同学为了探究电流跟电压的关系，通过实验测得表中的数据，根据表中的数据，小丽同学探究得到的规律是在          不变时，       和         成反比．（ 3分）

2．用伏安法测一只电阻的阻值，现给你电压表、电流表、电池组、滑动变阻器和开关各一个，未知电阻R一只，导线若干。用以上器材做实验。（2+2+3=7分）

⑴在方框内画出实验电路图。

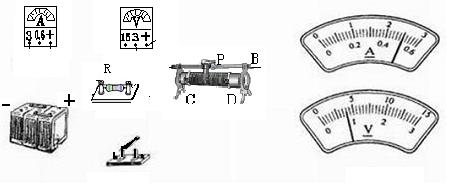

⑵实验时电压表接“ -”和“15”两接线柱，电流表接“-”和“0.6”两接线柱。根据你画的电路图，以笔画线代替导线，将图中所给的实验器材连接起来（连线不要交叉）。

  ⑶在一次实验中，电压表和电流表的示数如图所示，那么通过R X 的电流是         A。电阻R X 两端的电压是         V，待测电阻R X 的阻值是         Ω。

四、计算题（ 16分）

如图所示电路，电源电压为 12V，R 1 =R 3 =4Ω，R 2 =6Ω，求：

  （1）当S 1 ，S 2 都断开时，电流表和电压表的示数各是多少？

  （2）当S 1 ，S 2 都闭合时，电流表和电压表的示数各是多少？

＝＝＝＝＝初中物理欧姆定律检测题答案 ＝＝＝＝＝

•  选择题

1．B    2.   D     3.C    4. D    5. D     6. A     7. C     8. B     9.A    10.D

11. D    12. B    13 .Ｄ　14. C    15. C    16. B

二 . 填空题

1.   0.5A    8V    2. 变小 ; 变大; 变小    3. 将1个10欧电阻和1个20欧电阻串联;

  将1个40欧电阻和1个120欧电阻并联     4. 30

5. 断开 ; 改变待测电阻两端的电压和通过的电流,以便多次测量求取平均值,减小误差.

6.   440 ;   为了你的安全,请不要用潮湿的手接触开关.      7. <

8. 12 ;   0.67 ; 12     9.   1:1 ;   1:3   ;   3:1      10. 25      1
