欧姆定律练习题（三）

A．5∶1　　　   B．1∶5　　　　C．1∶4　　　　D．4∶1

14．如 图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片 P 向上移动时，下列判断正确的是（     ）

A．三只电表的示数都变大

B．三只电表的示数都变小

C．电表A 1 的示数变小，电表V、A 2 的示数都不变

D．电表A 1 、A 2 的示数都变小，电表V的示数不变

15．如图所示的电路，电源电压不变，当开关S闭合后，移

动滑片 P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A．定值电阻R 0 阻值和电源电压分别为（      ）

A．4Ω、8V　　B．6Ω、12V　　C．8Ω、10V　　D．16Ω、10V

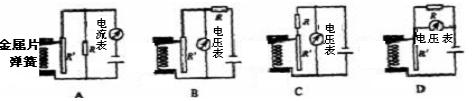

16．小明同学在物理实践活动中，设计了图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R'是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（      ）

二、填空题 (21x2=42分)

1．如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压为8V，灯L 1 的电阻为 16欧，灯L 2 的电阻为 12欧，则甲电表的示数为__    ___，乙电表的示数为__   ____.

2．如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V 1 的示数         ；电压表 V 2 的示数         ；电流表 A的示数           ． (填“变大”，“不变”或“变小”)

3．小明是一个无线电爱好者，在一次修理收音机时，发现有一只阻值为30Ω的电阻需要更换，而现在只有10Ω、20Ω、40Ω、60Ω、120Ω几种规格的电阻（每种电阻都有若干个），请你再帮杨明想两种解决办法：

例如：将三个 10Ω的电阻串联

方法一： ；

方法二： 。

4．将一个20Ω的定值电阻R l 与另一个定值电阻R 2 并联后，得到12Ω的等效电阻，则R 2 的阻值为         Ω .

5．某同学做“用电流表、电压表测电阻”的实验
