OCL准互补功放电路

浏览
发布时间 2009-06-30

  OCL:无输出大电容C(≥100μF);OTL:无输出变压器,但有输出大电容C(充当半电源)。电路如图1所示,注意到其输出级VT4与VT5管复合成NPN管,两异型管VT6、VT7管复合成PNP管。由于功率输出管VT5、VT7采用了同材料、同类型管子,所以这种输出级的组成方式称为“准互补”,以区别于同材料、不同类型管的互补电路。

OCL准互补功放电路

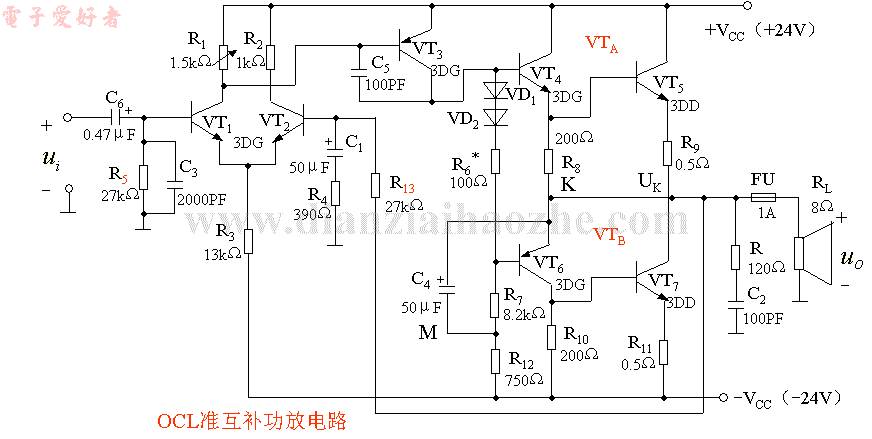

图1 OCL准互补功放电路

  图1电路的组成框图如图2所示。以下结合读图,来分析此电路的工作原理和性能指标。

OCL准互补功放电路

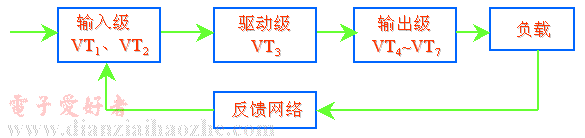

图2 OCL准互补功放电路的框图

  1. 输入级 是单入单出长尾差放电路。静态时,C1开路,输入—输出之间由R13引入的直流负反馈起作用,稳定Q1。另外,静态时调节R1→UC1,UC3,UK相应变化→UK=0。R5、C3作用:改善音质,抑制啸叫、尖叫等。

  2. 驱动级 是VT3组成的共射放大电路,电压增益可达几十倍以上。由于R13、C1、R4引入了深度电压串联负反馈,故驱动级中用C5消振,属于电容滞后补偿。

  3. 输出级 以下各组元器件的作用是:
  (1)VD1、VD2、R6*(待调定)——小偏置电路,使VT4~VT7工作在甲乙类且接近于乙类(请同学们思考一下其中的作用)。
  (2)R8、R10 —— 分ICEO4、ICEO6之流,提高复合管的温度稳定性。
  (3)R9、R11 —— 分别引入小电流串联负反馈,以减小一点非线性失真,改善 uo波形。
  (4)R、 C2 —— 容性补偿支路,抵消RL的部分感性负载作用,使扬声器免遭过压损坏。
  (5)FU —— 1A熔丝,例行短路保护。
  动态时,由于小偏压较为稳定,故B4、B6可视为交流等电位,驱动级输出电压 uc3同时加在B4、B6端,这样:
  uc3正半周,VTA导通,VTB截止,形成uo的正半波;
  uc3负半周,VTA截止,VTB导通,形成uo的负半波。

  4. 自举电容C4的作用 使输出电压幅值Uom≈VCC,提高Po和η值。
  (1)不接C4时,Uom=VCC- UCES5-UR9 或者 Uom=VCC-UCES7-UR11
  (2)接了C4后,Uom=VCC-UCES3-UR7
  对比(1)(2)情形可知,由于UCES3(小功率管)<< UCES5 =UCES7(大功率管),故接了C4比不接C4时Uom更接近于VCC,从而使Po↑, η ↑。
  因为C4的容量较大,M点的交流电位会随着K点电位之升高而自动抬高,故R12、C4支路俗称自举电路。
