单电源供电的OTL功放电路

　　图１电路为单电源OTL功放电路。它与OCL功放的区别仅在于输出端接有1000μF的大电容C2。就该电路的直流通路来说，只要VT4、VT5两管特性相同，K点电位便为VCC/2，因为C2上直流电压可被充电到VCC/2；就交流通路来说，C2可视为短路，只要时间常数RLC2选得比正弦输入信号的最大周期大得多，那么用C2和单电源+VCC，就可代替双电源±VCC的作用。因此图１是一个OTL电路。

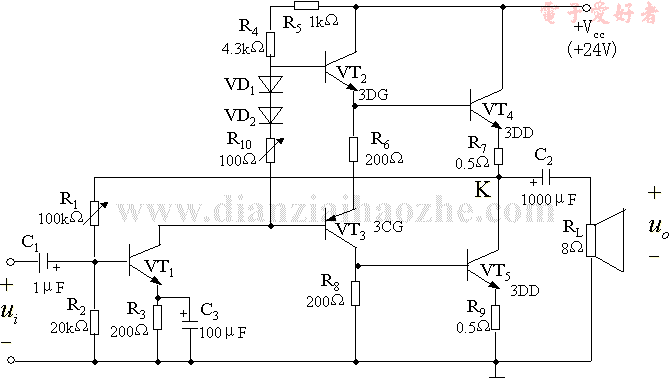

图１　单电源供电的OTL功放电路

　　思考题：
　　（1）在图１功放电路中，若用示波器监视，发现uo波形有一点失真，应调哪个元件？调大还是调小？
　　（2）若去掉前置级，VT3基极与地端之间接有一个固定电阻器R3=5.3kΩ，并将R5改为1.1kΩ的可调电位器。试问输入电压ui应如何接入？调节R5有什么作用？
