电气装置安装工程母线装置施工及验收规范

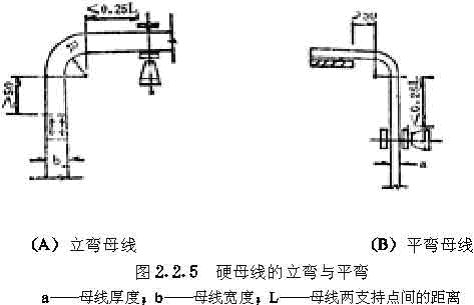

　　第2.2.5条 母线弯制时应符合下列规定（图2.2.5）：

　　一、母线开始弯曲处距最近绝缘子的母线支持夹板边缘不应大于0.25L，但不得小于50mm。

　　二、母线开始弯曲处距母线连接位置不应小于50mm。

　　三、矩形母线应减少直角弯曲，弯曲处不得有裂纹及显著的折皱，母线的最小弯曲半径应符合表2.2.5的规定。

　　四、多片母线的弯曲度应一致。

　　

　　母线最小弯曲半径(R)值　　　　　　　　　　　　　　表2.2.5　

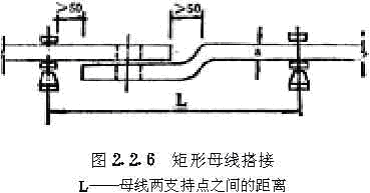

　　第2.2.6条 矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于50mm；上片母线端头与下片母线平弯开始处的距离不应小于50mm（图2.2.6）。


　　

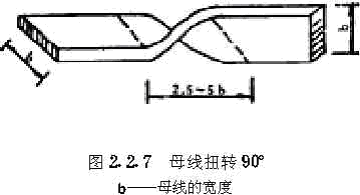

　　第2.2.7条 母线扭转90°时，其扭转部分的长度应为母线宽度的2.5～5倍（图2.2.7）。


　　

　　第2.2.8条 母线接头螺孔的直径宜大于螺栓直径1mm；钻孔应垂直、不歪斜，螺孔间中心距离的误差应为±0.5mm。

　　第2.2.9条 母线的接触面加工必须平整、无氧化膜。经加工后其截面减少值:铜母线不应超过原截面的3%；铝母线不应超过原截面的5%。具有镀银层的母线搭接面，不得任意锉磨。

　　第2.2.10条 铝合金管母线的加工制作应符合下列要求：

　　一、切断的管口应平整，且与轴线垂直。

　　二、管子的坡口应用机械加工，坡口应光滑、均匀、无毛刺。

　　三、母线对接焊口距母线支持器夹板边缘距离不应小于50mm。

　　四、按制造长度供应的铝合金管，其弯曲度不应超过表2.2.10的规定。

　　铝合金管允许弯曲度值　　　　　　　　　　　　　　　　　表2.2.10

　　注：L为管子的制造长度(m)。

　　第三节　硬母线安装

　　第2.3.1条 硬母线的连接应采用焊接、贯穿螺栓连接或夹板及夹持螺栓搭接；管形和棒形母线应用专用线夹连接，严禁用内螺纹管接头或锡焊连接。

　　第2.3.2条 母线与母线或母线与电器接线端子的螺栓搭接面的安装，应符合下列要求：

　　一、母线接触面加工后必须保持清洁，并涂以电力复合脂。

　　二、母线平置时，贯穿螺栓应由下往上穿，其余情况下，螺母应置于维护侧，螺栓长度宜露出螺母2～3扣。

　　三、贯穿螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。

　　四、螺栓受力应均匀，不应使电器的接线端子受到额外应力。

　　五、母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩值应符合表2.3.2的规定。

　　钢制螺栓的紧固力矩值　　　　　　　　　　　　　　　　　　　　　表2.3.2

　　第2.3.3条 母线与螺杆形接线端子连接时，母线的孔径不应大于螺杆形接线端子直径1mm。丝扣的氧化膜必须刷净,螺母接触面必须平整，螺母与母线间应加铜质搪锡平垫圈，并应有锁紧螺母，但不得加弹簧垫。

　　第2.3.4条 母线在支柱绝缘子上固定时应符合下列要求：

　　一、母线固定金具与支柱绝缘子间的固定应平整牢固，不应使其所支持的母线受到额外应力。

　　二、交流母线的固定金具或其它支持金具不应成闭合磁路。

　　三、当母线平置时，母线支持夹板的上部压板应与母线保持1～1.5mm的间隙，当母线立置时，上部压板应与母线保持1.5～2mm的间隙。

　　四、母线在支柱绝缘子上的固定死点，每一段应设置一个，并宜位于全长或两母线伸缩节中点。

　　五、管形母线安装在滑动式支持器上时，支持器的轴座与管母线之间应有1～2mm的间隙。

　　六、母线固定装置应无棱角和毛刺。

　　第2.3.5条 多片矩形母线间，应保持不小于母线厚度的间隙；相邻的间隔垫边缘间距离应大于5mm。

　　第2.3.6条 母线伸缩节不得有裂纹、断股和折皱现象；其总截面不应小于母线截面的1.2倍。

　　第2.3.7条 终端或中间采用拉紧装置的车间低压母线的安装，当设计无规定时，应符合下列规定：

　　一、终端或中间拉紧固定支架宜装有调节螺栓的拉线，拉线的固定点应能承受拉线张力。

　　二、同一档距内，母线的各相弛度最大偏差应小于10%。

　　第2.3.8条 母线长度超过300～400m而需换位时，换位不应小于一个循环。槽形母线换位段处可用矩形母线连接,换位段内各相母线的弯曲程度应对称一致。

　　第2.3.9条 插接母线槽的安装，尚应符合下列要求：

　　一、悬挂式母线槽的吊钩应有调整螺栓，固定点间距离不得大于3m。

　　二、母线槽的端头应装封闭罩，引出线孔的盖子应完整。

　　三、各段母线槽的外壳的连接应是可拆的，外壳之间应有跨接线，并应接地可靠。

　　第2.3.10条 重型母线的安装尚应符合下列规定：

　　一、母线与设备连接处宜采用软连接，连接线的截面不应小于母线截面。

　　二、母线的紧固螺栓：铝母线宜用铝合金螺栓，铜母线宜用铜螺栓，紧固螺栓时应用力矩扳手。

　　三、在运行温度高的场所，母线不应有铜铝过渡接头。

　　四、母线在固定点的活动滚杆应无卡阻，部件的机械强度及绝缘电阻值应符合设计要求。

　　第2.3.11条 封闭母线的安装尚应符合下列规定：

　　一、支座必须安装牢固，母线应按分段图、相序、编号、方向和标志正确放置，每相外壳的纵向间隙应分配均匀。

　　二、母线与外壳间应同心，其误差不得超过5mm，段与段连接时，两相邻段母线及外壳应对准，连接后不应使母线及外壳受到机械应力。

　　三、封闭母线不得用裸钢丝绳起吊和绑扎，母线不得任意堆放和在地面上拖拉，外壳上不得进行其它作业，外壳内和绝缘子必须擦拭干净，外壳内不得有遗留物。

　　四、橡胶伸缩套的连接头、穿墙处的连接法兰、外壳与底座之间、外壳各连接部位的螺栓应采用力矩扳手紧固，各接合面应密封良好。

　　五、外壳的相间短路板应位置正确，连接良好，相间支撑板应安装牢固，分段绝缘的外壳应作好绝缘措施。

　　六、母线焊接应在封闭母线各段全部就位并调整误差合格，绝缘子、盘形绝缘子和电流互感器经试验合格后进行。

　　七、呈微正压的封闭母线，在安装完毕后检查其密封性应良好。

　　第2.3.12条 铝合金管形母线的安装，尚应符合下列规定：

　　一、管形母线应采用多点吊装，不得伤及母线。

　　二、母线终端应有防晕装置，其表面应光滑、无毛刺或凹凸不平。

　　三、同相管段轴线应处于一个垂直面上，三相母线管段轴线应互相平行。
