LM386制作有线对讲机

浏览
发布时间 2008-11-28

LM386制作有线对讲机

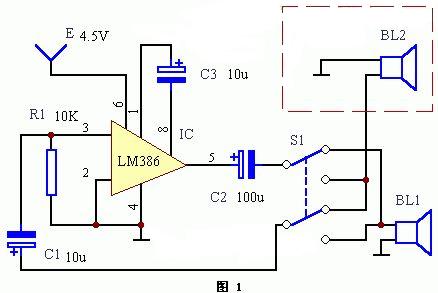

  这是一个有线对讲机电路,采用音频功率放大集成电路LM386作为主要元件。对讲状态的转换只能由主机控制,分机没有控制功能。图中所示S1位置为分机向主机送话;若S1拨向下方,就变为主机向分机送话。分机内只有一只扬声器BL2,既当话筒又当听筒。主机扬声器BL1也是如此。

LM386用作音频放大,由第③脚输入信号,第⑤脚输出信号,第①、⑧脚所接电容可调整电路增益,可不用。电源电压从4.5-9V均可。

  元器件参数值如下表:

编 号

名 称

型 号

数 量

R1

电阻

10K

1

C1、C3

电解电容

10u/16V

2

C2

电解电容

100u/16V

1

IC

功放集成电路

LM386

1

S1

开关

双刀双掷

1

BL1、BL2

扬声器

8Ω 0.25W

2

  BL2引出线最好采用双绞线,以减少干扰。本电路的缺点是分机无法呼叫主机,待机状态会消耗电能。
