BH4100制作的半双工有线对讲机

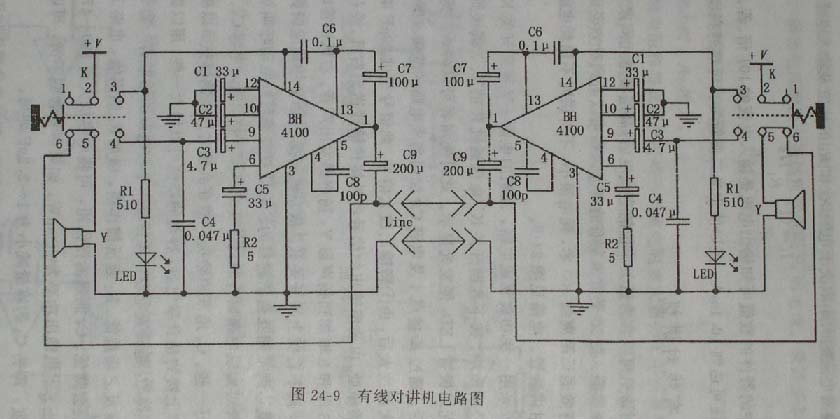

有线对讲机电路图(点击图片放大)

这是一个采用BH4100音频功放集成电路制作的半双工有线对讲机。

首先看看电路图,整个电路我们看成由左右两部分电路组成,而且左右两部分的电路完全相同。我们只以一边的电路来做一个讲解,另一边的原理相同。

先看下左边的电路的主要元件的作用。

1、集成电路(BH4100)与外围元件组成一个音频放大电路。
2.扬声器:既用作收听来话声音,也兼做话筒使用。
3.开关(K):对接听和发送进行转换,也就是将扬声器在受话器与送话器功能间进行切换;同时也对放大电路供电进行开关控制。

开关K应该采用非自锁的双刀双掷按键开关,使其在待机状态将扬声器切换在受话器状态。

看下其的工作原理:

1.将开关K按下,开关K的2,3脚接通,此时电源开始给IC(BH4100)供电 同时开关K的4,5脚接通,喇叭接入IC(BH4100)的电路,此时人的声音经过喇叭转换为电信号,开始送入IC(BH4100)进行信号放大。

2.经过IC(BH4100)放大后的信号,从IC的第一脚输出,经由C9输入右边的喇叭的电路,使右边的喇叭发声。

此时,右边的喇叭中就可以听到左边的说话了。右边的原理相同。

要听对方的话,只要松开按键即可,因为按键是非自锁的,松手后按键自动复位。

电路中的BH4100可用LA4100直接代换。
