手机背光LED驱动
发布时间
2008-11-28
手机中白光LED驱动电路经常使用两种结构:

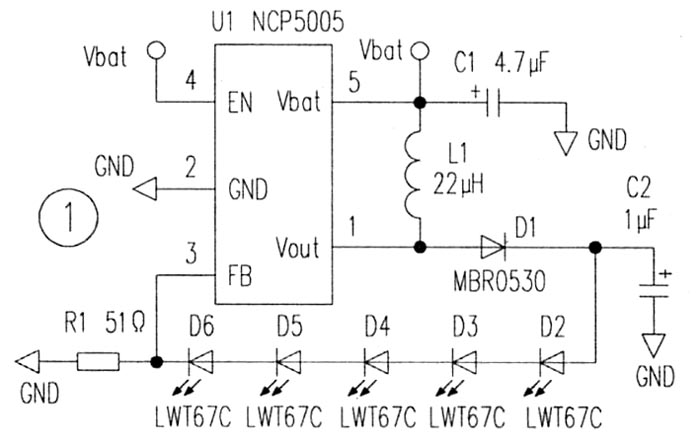

一种是LED以串联方式连接的电感升压转换电路,每只LED都通过稳定的电流源驱动的电荷泵驱动器,可以带来最佳的整体效率,见图1。

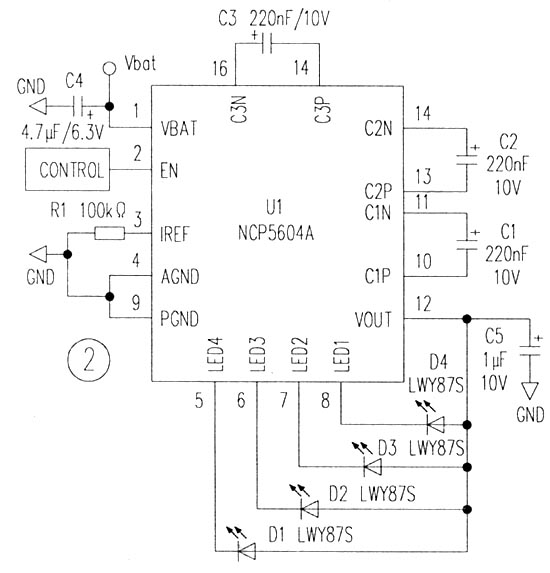

另一种是电荷泵方式,由于使用小型陶瓷电容作为能量转换器件,因此体积最小,见图2。
