超级简单的车辆转向灯闪光器

浏览
发布时间 2009-05-02

电子技术的应用有时候往往是极其简单的事情,下面我们看一个用于车辆转向灯的闪光器电路,可谓“超级简单”,电路如下图:

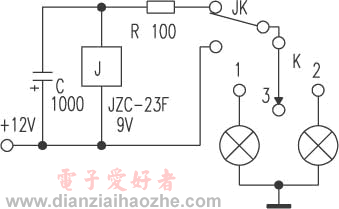

最简单的车辆转向灯闪光器

电路中,JK是继电器的常闭触点,K是转向灯开关。

转向灯闪光工作原理

当转向灯开关掷于1或2时,12V电压经灯泡和电阻R给电容C充电,当C上的电压由0V被充至接近9V时继电器吸合,继电器的常开触点接通,12V电压加至灯泡使其发光。继电器吸合的同时其常闭触点JK断开,由电容C上储存的电能继续为继电器供电维持其吸合状态。短暂时间之后,电容C上的电压放电至不足维持继电器吸合时继电器释放,其常开触点断开,灯泡熄灭。同时继电器常闭触点JK接通再次给电容C充电,整个电路如此循环。达到使转向灯闪光的目的。

继电器选用工作电压为9V的JZC-23F型,线圈电阻约为300Ω。适当调整电阻R和电容C的值可改变闪光频率。
