摩托车、电动车转向闪光蜂鸣器

浏览
发布时间 2009-05-02

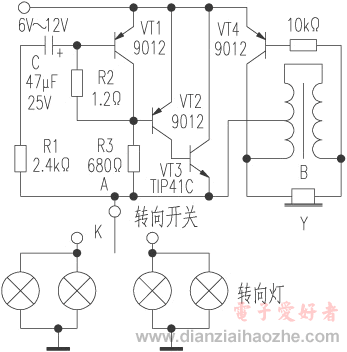

摩托车、电动车转向灯都有用到闪光器,有的闪光器还带有蜂鸣功能,以更好地提醒路人和车辆。本文介绍一种摩托车、电动车转向闪光蜂鸣器电路,见下图:

摩托车转向闪光蜂鸣器电路

闪光蜂鸣器工作原理

当转向开关K接通转向灯后,VT1的基极电流最初由对电容C的充电电流和流过R2的电流两部分组成,其值较大,VT1饱和导通,VT2、VT3截止,电源电压通过VT1、R3加在转向灯上。因R3阻值较大,故这时转向灯不亮,但R3上的电压却使VT4、B、Y等组成的蜂鸣器发声。

随着C上电压的升高,充电电流逐渐减小,VT1的基极电流也逐渐减小,VT1逐渐由饱和区进入放大区,VT1管压降逐渐增大,当增大到满足VT2的导通条件时,VT2、VT3相继导通,电源电压通过VT3加在转向灯上,这时转向灯点亮,而蜂鸣器因工作电压低而停止发声。

VT3导通后,图中A点电位升高,因C上电压不能突变,故C的正极即VT1的b极电位也升高,VT1因发射结处于反偏而截止。在VT1截止期间,VT2基极通过R3获得偏流,VT2、VT3继续导通,同时C通过R2、R3、R1放电,VT1 b极电位逐渐下降,当降至满足VT1导通条件时,VT1又导通,电路重复上述过程,使闪光灯和蜂鸣器轮流工作。
