超声波驱鼠器电路两款

发布时间 2009-05-30

两款超声波驱鼠器电路,具体应用效果未知

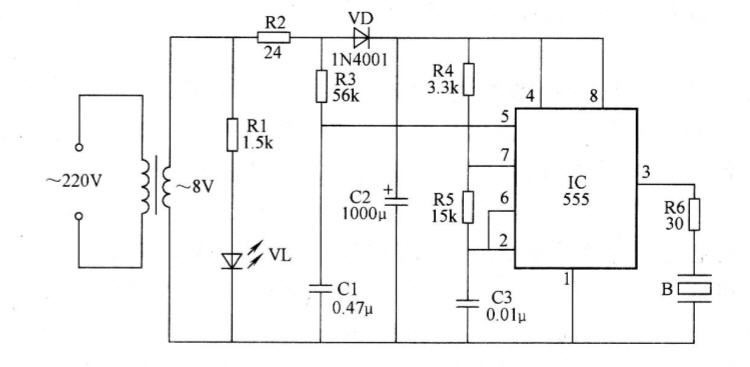

1、555时基电路组成的扫频式超声波驱鼠器电路

555时基集成电路接成扫频式超声波发生器,扫频信号取自变压器T二次侧50Hz工频信号,经R3加至555时基集成电路的控制端5脚,从而达到改变输出脉冲频率的目的。采用图所示数据,输出频率变化范围为32一62kHz,电信号再经超声换能器B向空间辐射超声波。

扫频式超声波驱鼠器电路

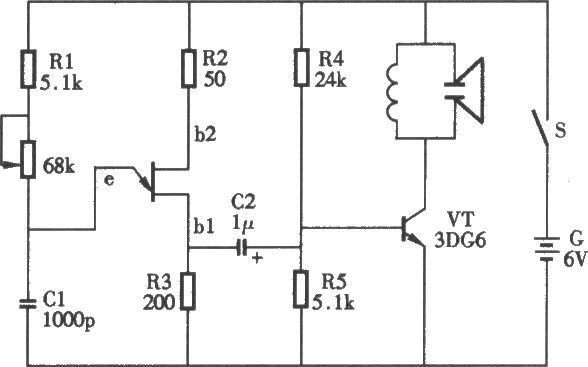

2、单结晶体管组成的超声波驱鼠器电路

超声波驱鼠器电路
