20W音频功率放大集成电路LM1875

浏览
发布时间 2009-06-03

LM1875音频功率放大集成电路有TO-220-5和TO-220B两种封装形式,如下图:

20W音频功率放大集成电路LM1875

管脚功能:

20W音频功率放大集成电路LM1875

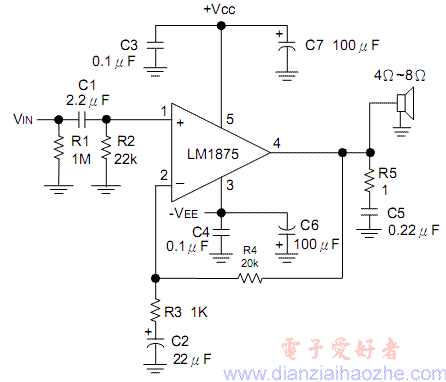

LM1875双电源应用电路:

20W音频功率放大集成电路LM1875

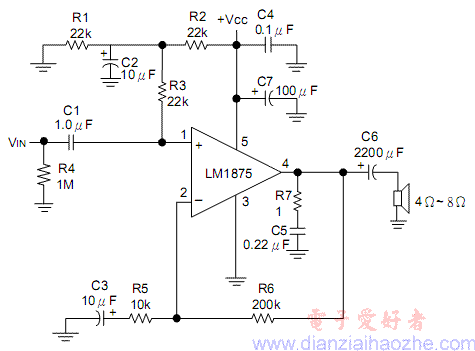

LM1875单电源应用电路:

20W音频功率放大集成电路LM1875

LM1875最高工作电源电压为60V(±30V),使用中不可超过此电压。在50V电源电压、负载阻抗8Ω、失真=1%时,输出功率为25W。
