LM3886+NE5532重低音功放

浏览
发布时间 2009-06-08

  LM3886是大功率单声道音频功率放大集成电路,11脚单列直插式封装,内部具有完善的保护电路。在70V电源时,可在8Ω负载上输出50W的连续平均功率,非常适合制作低音放大器。本电路即为LM3886配合NE5532前置级制作的一台重低音功率放大器,搭配重低音音箱可获得较好的听音效果。电路图如下:

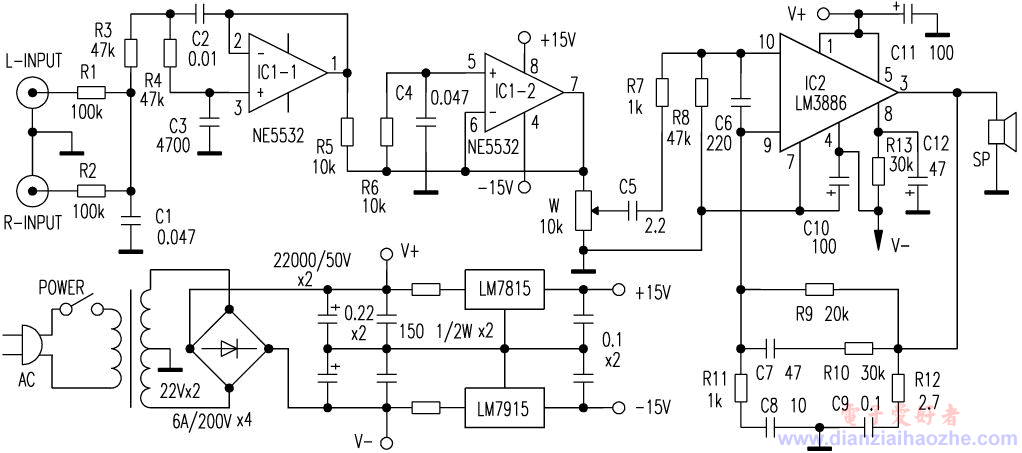

LM3886重低音功放电路]

 LM3886性能:
 ·VCC=±28V OUTPUT=68W/4Ω、38W/8Ω
 ·VCC=±35V OUTPUT=50W/8Ω
 ·峰值功率:135W
 ·信噪比≥92db
 ·转换率:19V/us
 ·互调失真:0.04%
 ·11脚TO-220封装
 ·静音功能
 ·SPiKeTM保护功能
  LM3886有两种型号:LM3886TF和LM3886T,前者散热片绝缘,后者不绝缘。

  NE5532是高性能双运放,在音响电路中常用作前置放大,本电路中亦如此。
