LM324运放构成的电压比较器（电压指示器）

　　LM324为四运放集成电路，这里用它构成一组电压比较器，用做电压高低的粗略指示，若增加比较器的数量（运放的数量），则可增加指示的电压范围和精度。

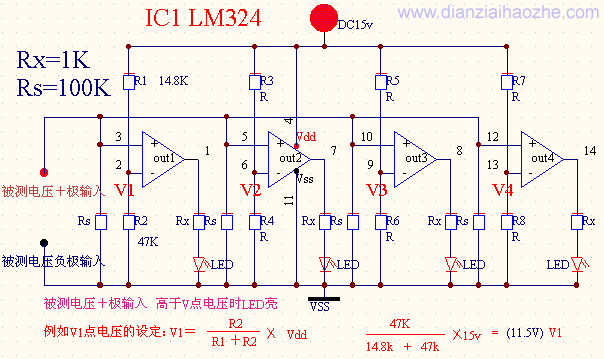

　　电压比较器电路如图所示，元件的取值均已标出，其误差应尽量小。用于参考电压的DC15V应为稳压电源。

　　电压比较点的计算方法图中已给出，若嫌计算太麻烦，可以先确定R2的值。R1用可调电阻，调节R1的值，在V1点上用万用表量其电压当V1的电压达到你想要的阀值时R1的值也就确定了。其它电压比较点（V2V3V4）的阀值同理。
