声控电路：掌声控制开关

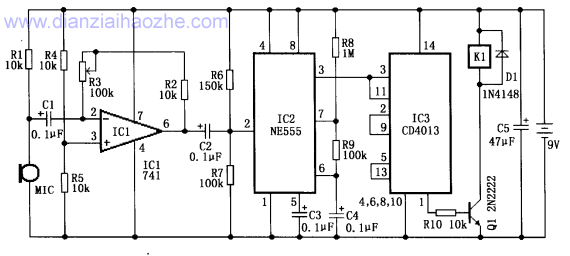

　　由MIC接收的声音信号通过C1进入运算放大器IC1进行放大，并由IC1的6脚输出，电阻R3用来调整电路对声音信号的灵敏度。当外界安静时，因为C1具有隔离直流的作用不可能向IC1的2脚提供电流，所以IC1的6脚输出高电平（若IC1输出低电平，则其2脚电平低于3脚，输出应为高电平，前后矛盾）。当外界有足够强的声音信号时，MIC上产生交变电压信号，从而使IC1的6脚输出负脉冲信号。

　　IC2（NE555）这里被连接成单稳态触发器，其作用是将有足够强度的声音（如掌声）触发信号整形，延长并由IC2的3脚输出。因为IC2接成单稳态触发器，所以在一次的掌声中，IC2的3脚由安静时的低电平变为稳定的高电平，并在掌声停止后约0.1S回落为低电平，从而完成一个正脉冲的输出。

　　IC3（CD4013）内部含有两个D触发器，由IC2的3脚进来的触发信号通过IC3的D触发器，可以使IC3的1脚电平随声音信号变换，从而使Q1导通、截止，达到控制目的。

　　由于IC3的接法，连续两次的击掌声会使IC3的1脚输出高电平，Q1导通，继电器K1吸合接通电源；同样，再连续两次击掌会使IC3的1脚输出低电平，Q1截止，继电器K1失电断开电源。

　　调节电路中的R3可使声控的灵敏度达到一个合适值。
