电灯关闭延时熄灭控制电路

浏览
发布时间 2009-03-10

  有些时候当我们关闭电灯开关时希望电灯能延时一会儿再熄灭,以方便我们行走、关门等。本电路即可满足这一要求,当关闭电灯开关后电灯亮度减半,延时电路开始工作,经数十秒钟后电灯熄灭。

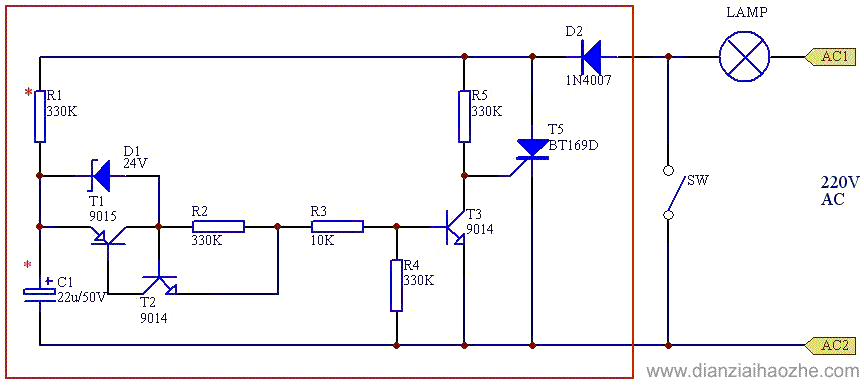

  需要注意的是本电路只适用于白炽灯,电路图如下:(点击电路图可放大)

电灯关闭延时电路

  原理简介
  当电灯开关SW闭合时, 白炽灯正常点亮。SW断开后,延时熄灯电路开始工作,二极管D2 1N4007和可控硅T5 BT169D接入电路代替了开关的位置。由于二极管D2半波整流的作用,白炽灯在半波脉动直流下工作,亮度减半。此时电阻R1开始对电容C1充电,C1上的电压缓慢上升,当上升到一定值时(约25.4V,含三极管两个PN结),稳压二极管D1导通,三极管T3 9014得到偏置电流饱和导通,旁路了可控硅的触发电流,可控硅截止,白炽灯熄灭,完成延时熄灯过程。

  接于可控硅控制极的电阻R5不能太小,以能触发可控硅即可,否则可控硅T5触发太早C1上将充不到足够电压。 电阻R1和电容C1决定延时时间的长短,可根据实际应用取值。

  如果电灯开关盒空间足够,可以将本电路安装在开关盒内,既美观又实用。
