按键式楼道照明延时灯电路

浏览
发布时间 2009-03-10

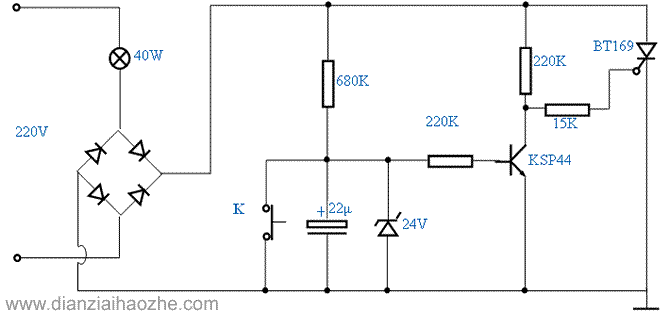

本楼道照明延时灯电路用于控制一只40W的白炽灯,当按动按键开关时,白炽灯点亮,经过一定时间的延时,电灯熄灭。电路见图

按键式楼道照明延时灯电路

  原理简介
  40W的白炽灯与四个1N4007二极管组成桥路串联接于交流市电线路上,二极管桥路另外两端作为桥的直流输出和受控端。输出的直流电,通过680K电阻,对22μ/50V的电容进行充电,充电时间τ=R·C。

  当电容充满后,(电容两端电压被限制在稳压管要求的电压以内,以防电容损坏)三极管基极电位被提高而大于0.7V,三极管饱和导通,将可控硅控制极的电压拉低到小于3.8V的开启电压。可控硅被关断,这时整流桥直流输出端无电流输出,电位相等,交流端电阻无限大而导致交流回路中40W电灯被关断。此时若按一下按键开关K,电灯再次点亮,22μ/50V电容储存的电量被释放,K复位后又重复刚才的延时过程。

  控制开关K选用220V的非自锁按键开关,若要控制更大功率的电灯,需要更换功率更大的可控硅元件和二极管。
