电阻器是利用一些材料对电流有阻碍作用的特性所制成的,它是一种最基本、最常用的电子元件。电阻器在电路里的用途很多,大致可以归纳为降低电压、分配电压、限制电流和向各种元器件提供必要的工作条件(电压或电流)等。为了表述方便,通常将电阻器简称为电阻。

电阻器按其结构可分为固定电阻器和可调电阻器两种,电位器也是一种可调电阻器。

固定电阻器

固定电阻器通常简称电阻,是电子制作中使用最多的元件。固定电阻器一经制成,其阻值便固定不变。

1. 常用固定电阻器的种类和特点电子爱好者经常使用的固定电阻器有实芯电阻器、薄膜电阻器和线绕电阻器。图1所示是它们的实物外形图。由图可知,普通固定电阻器只有两根引脚,引脚无正、负极性之分。小型固定电阻器的两根引脚一般沿轴线方向伸出,可以弯曲,以便在电路板上进行焊接和安装。

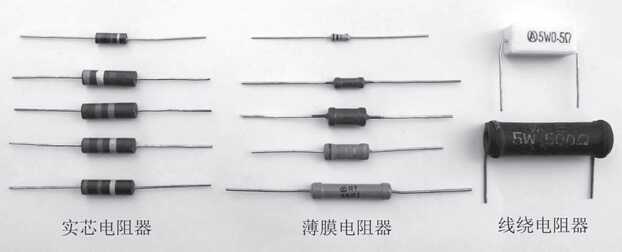

电阻

图1 常用固定电阻器实物外形图

实芯电阻器是由碳与不良导电材料混合,并加入粘结剂制成的,型号中有RS标志。这种电阻器成本低,价格便宜,可靠性高,但阻值误差较大,稳定性差。在以前的电子管收音机和各种电子设备中,实芯电阻器使用非常普遍,但现在的成品电器中已经很少使用。电子爱好者手头多有这种电阻器,在一般业余电子制作中还是完全可以利用的。

薄膜电阻器是用蒸发的方法将碳或某些合金镀在瓷管(棒)的表面制成的,它是电子制作中最常用的电阻器。碳膜电阻器型号有 RT的标志(小型碳膜电阻器为RTX),它造价便宜、电压稳定性好,但允许的额定功率较小。金属膜电阻器型号有RJ标志,外面常涂以红色或棕色漆,它精度高,热稳定性好,在相同额定功率时,体积只有碳膜电阻器的一半。线绕电阻器在型号中有RX标志,

是用镍铬或锰铜合金电阻丝绕在绝缘支架上制成的,表面常涂有绝缘漆或耐热釉层。线绕电阻器的特点是精度高,能承受较大功率,热稳定性好;缺点是价格贵,不容易得到高阻值。万用电表中的分流器、分压器大多采用线绕电阻器。

电子制作中,有时需要用到功率比较大、阻值却很小的电阻器,这样的电阻器不容易购买到,但完全可以用自制的线绕电阻器来满足需要。自制线绕电阻器(参见图2)的方法很简单:根据欲制作电阻器所要求的功率(瓦数)大小选择粗细合适的电阻丝,先测出单位长度的阻值,估算出所需阻值的长度。再将电阻丝绕在自制的胶木片骨架上,待绕得差不多时进行测量,直至达到要求的阻值。然后在胶木片两端做出引线,并焊上接线片即成。所用电阻丝可以用专门的镍铬丝、康铜丝、锰铜丝等,也可从废电烙铁芯、旧线绕电阻器等处拆下,或直接从电炉丝、电热毯丝截取。

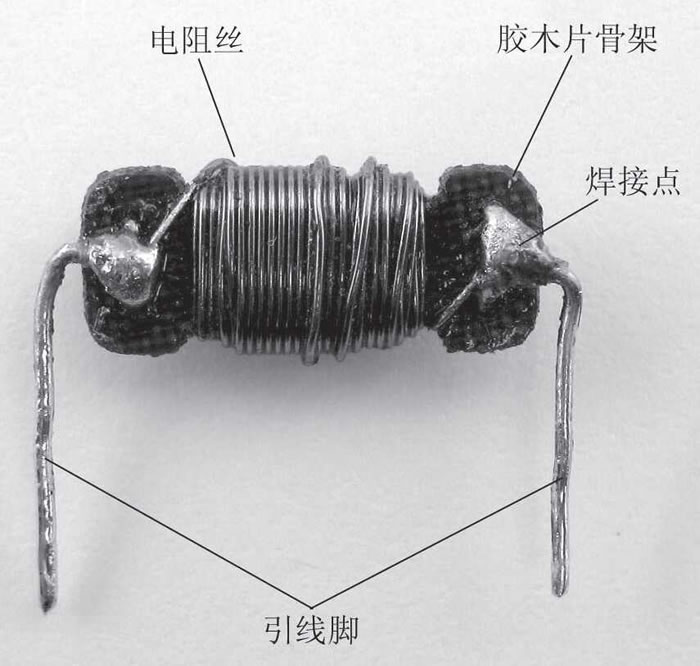

自制线绕电阻

图2 自制线绕电阻器实物外形图
