LW80/MIC2950/MIC2951系列电源IC典型应用电路

浏览
发布时间 2009-06-18

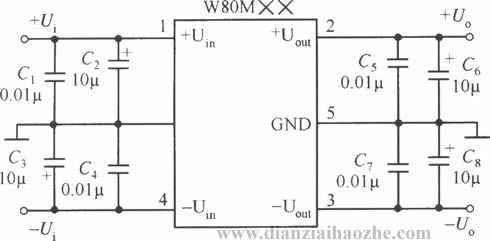

LW80M××的典型应用电路

LW80/MIC2950/MIC2951系列电源IC典型应用电路

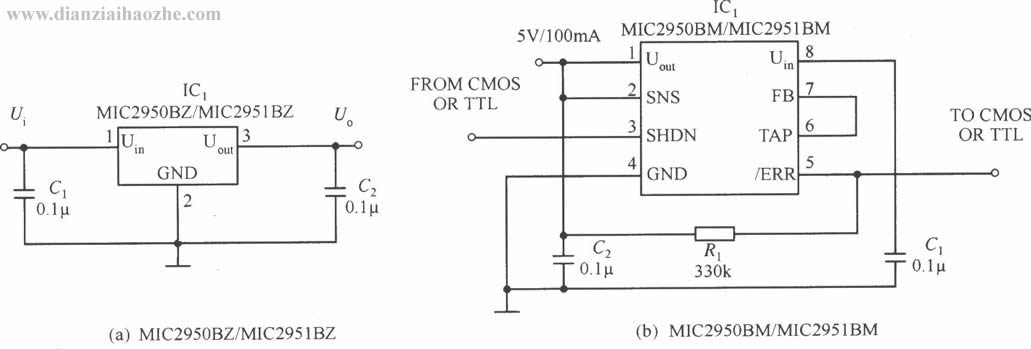

MIC2950/MIC2951构成的固定输出的稳压电源电路
如图所示电路是采用MIC2950/MIC2951构成的固定输出的稳压电源电路的典型应用。图(a)中的电路输人电压为2.0~30V,输出电压为 1.25~29V,输出电流为150mA。图(b)是5V、100mA的稳压电源。③脚为控制开/关机端,可与CMOS和TTL兼容,高电平关断,低电平启动。⑤脚为出错报警,低电平表示出错,高电平表示正常。

LW80/MIC2950/MIC2951系列电源IC典型应用电路

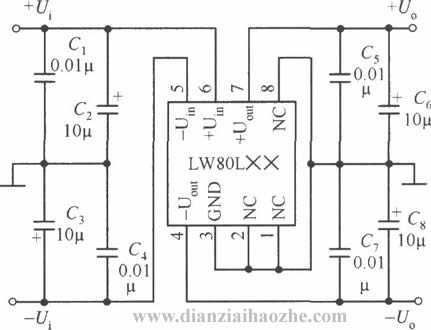

LW80L××系列固定输出正负电压双输出集成稳压器的典型应用电路
LW80L××的典型应用电路如图所示。其最大输出电流为±100mA。输出电压为±5v~±l8V时,最大输入电压为±32V;输出为±20~±24V时,最大输人电压为±37V。

LW80/MIC2950/MIC2951系列电源IC典型应用电路

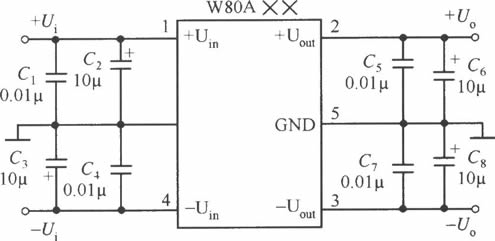

LW80A××的典型应用电路

LW80/MIC2950/MIC2951系列电源IC典型应用电路
