LM324运放构成的LED电平指示灯

浏览
发布时间 2009-05-13

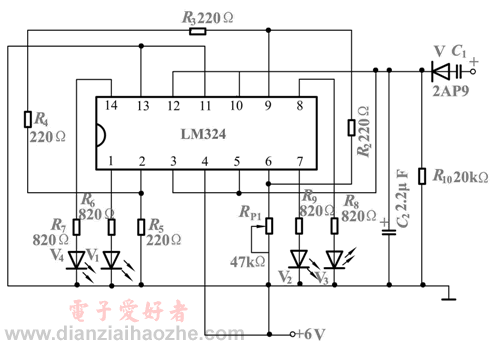

LM324的四个运放同相输入端连接于由V(2AP9)、R10、C2组成的整流电路输出端,作为信号的输入端。输出端分别通过限流电阻R6、R7、R8、R9接有发光二极管V1、V4、V3、V2。反相输入端分别经电阻分压网络RP1、R2、R3、R4、R5分压后加上量值不等的正电压。

无信号输入时,四个运放同相输入端皆为零电平,因反相输入端皆为正电位,所以各运放输出低电平,因此V1~V4各发光二极管均不发光。有信号输入时,信号经整流后的对地电压(电位)若仅大于第2脚电位,则第1脚的发光二极管V1发光。若同相输入端的电位都高于相应运放反相输入端的电位时,四个发光二极管V1、V4、V3、V2全部发光。这样,随着音频信号强弱的变化,电路中发光二极管的个数和亮度也随之变化。其中,改变RP1的阻值,可调整发光二极管的亮度。

LM324运放LED电平指示灯
