使用旧AC-DC变换器的简单稳压电源

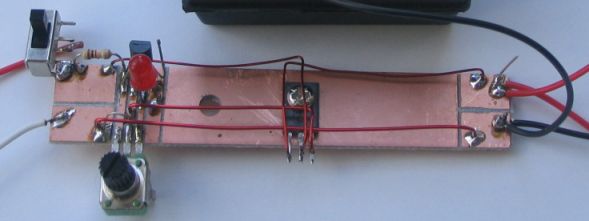

此电源稳压电路可以安装在一小块铜箔板上,铜箔还能作为一个散热器。
这些组件通过漆包线连接,晶体管是用螺栓固定到板子上保持散热。

使用旧AC-DC变换器的简单稳压电源

台式电源被设计为使用旧AC-DC整流电源和蓄电池,这就是为什么没有整流滤波用的二极管或电解。收集所有的旧电池和电池连接在一起得到至少12V-14V。

这款电源的基准电压在10V左右,使用一个反向偏置的BC547晶体管发射结(8.2V左右),和一个红色的LED(约1.7V)。

该电路将提供0V-9V的稳定电压。10K电位器用于调整输出电压,LED兼做电源指示灯。
