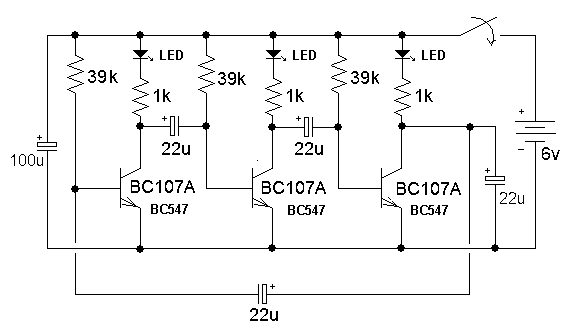

3个LED追逐灯

三极管或场效应管的LED追逐灯电路

在这个电路中的LED产生追逐模式类似在视频商店运行的LED显示屏。
所有晶体管将尝试来施加电源时,在相同的时间,有的晶体管会更快,因为其内部的特点,有些晶体管会得到不同的导通电流,由于电解22U的精确值。

三极管或场效应管的LED追逐灯电路

该电路可以扩展到任何数量的奇数级。下一个电路,使用5个晶体管。

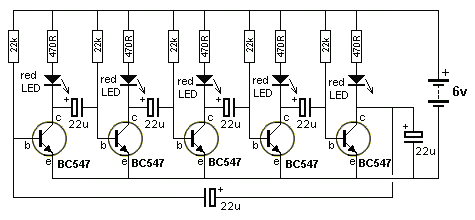

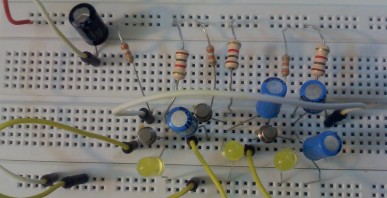

5个LED追逐灯

这是在3个LED追逐灯基础上扩展的5个LED追逐灯。

三极管或场效应管的LED追逐灯电路

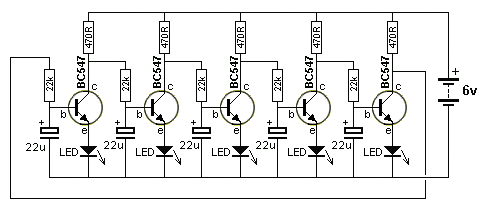

下面的电路产生一个稍微不同的效果,因为LED在晶体管发射极,不能混用不同颜色的LED。

三极管或场效应管的LED追逐灯电路

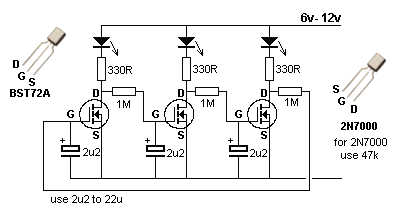

使用场效应管的LED追逐灯

该电路采用场效应管。该电路已测试以下两个场效应管在6V至12V用红色和白色LED。使用2N7000必须减少1M电阻到47K。

三极管或场效应管的LED追逐灯电路
