1.5V至10V逆变器

1.5V至10V逆变器,可代替9V电池

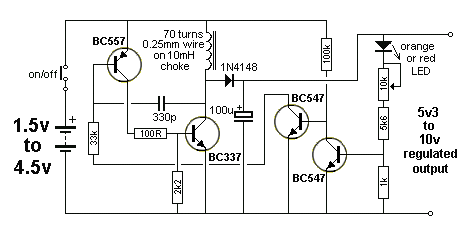

这是个非常巧妙的电路,能将1.5V电压转换至10V,以取代那些昂贵的9V电池,并还为微控制器项目提供了一个5V电源

但是,巧妙的部分是电压调节部分。输出端无电流时,整个电路工作电流小于8mA。

接入470R的负载并输出10v时,输出电流为20mA,电压降小于10mV。电位器将调整输出电压从5.3V到10V范围。

标签: 逆变器, 9V电池
