3V-5V、5V-3.3V、3V-9V稳压电路

来源 200晶体管电路
浏览
发布时间 2013-11-08

3V-5V升压稳压电源

3V-5V、5V-3.3V、3V-9V稳压电路

该电路将2节干电池的电压(3V)升压至5V稳压输出。输出电流限制为50mA,将是许多单片机电路的理想选择。
由3K9和560R的电阻组成的分压器网络设定输出电压为5V。

5V-3.3V降压稳压电源

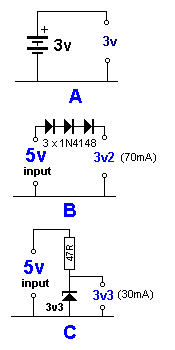

这里有3种方式产生一个3.3V电源:

3V-5V、5V-3.3V、3V-9V稳压电路

“A”电路采用两节1.5V电池。这是最便宜的,最好的方式来创建一个3V电源。

“B”电路采用3×1N4148二极管下降1.8V得到3.2V的输出。5V电源必须是稳压的。

“C”电路从3v3的齐纳二极管产生3.3V输出电压。47R限制输出30mA左右。小纹波的5v电压,可以在齐纳二极管上建立一个稳定的3v3的输出。

3V-9V升压稳压电源

3V-5V、5V-3.3V、3V-9V稳压电路

这个电路可以替代一个9v电池。
输出空载时约10.4V,30MA时约9.6V。
它的优点是3V电池寿命期内输出电压能长期保持在9v。一个正常的9V电池电压下降到7V非常快。
由6K8和390R电阻设置为9-10V的输出电压。470R给出了电路的空载电流约20mA和尖峰的75mV左右。
通过增加470R,静态电流减少,但电流为30mA时电压会下降。
