3V的LED手电筒(亮度可调)

来源 200晶体管电路
浏览
发布时间 2013-11-08

亮度可调的LED手电筒

3V的LED手电筒(亮度可调)

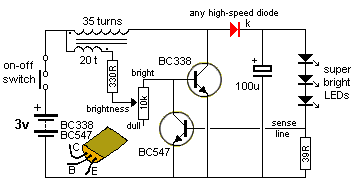

该电路将从3V电源驱动多达3个高亮度白光二极管。该电路设置有电位器来调整亮度,以提供最佳的亮度。

变压器缠绕一个2.6毫米直径和6mm长的铁氧体磁芯。

该电路是一个“升压转换器”,这意味着电源是小于LED的压降。当电源电压大于LED的压降时,它们将被损坏。

红色标示的二极管使用任何高速二极管均可。

BC547和BC338引脚排序已在图示中标出。
