1.5V供电的LED手电筒

1.5V供电的LED手电筒

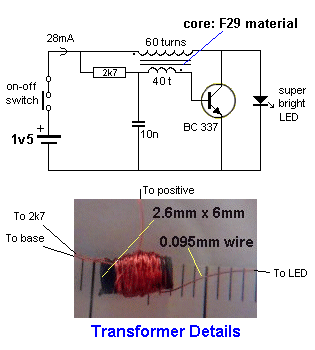

这个简单的电路将照亮超高亮白光LED全亮度,工作在1.5V电池,电流28毫安。

变压器被缠绕在一个2.6毫米的直径和6mm长的铁氧体芯子。

电路的效率,围绕一个LED的事实,会产生非常高的输出时,发出的脉冲,但整体的电流将小于一个稳定的直流电流。

BC337集电极-发射极额定电压为45V。(BC338具有25V的集电极-发射极电压额定值。)本电路中晶体管两端的电压不超过4V,LED吸收了其上的尖峰脉冲。请勿移除LED,否则变压器尖峰脉冲会损坏晶体管。

该电路将驱动1或2个串联的LED。
