1.5V电源白光LED驱动电路

来源 200晶体管电路
浏览
发布时间 2013-11-08

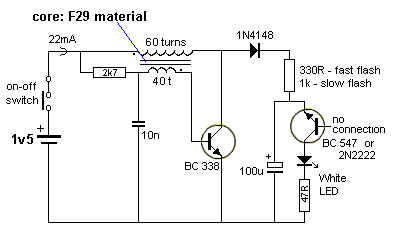

1.5V电源白光LED闪光电路

1.5V电源白光LED驱动电路

该电路用1.5V电池驱动超亮白光LED闪烁。
电路中所示的变压器是2.6毫米直径和6mm长的铁氧体磁芯,用细漆包线在上面绕制而成。
该电路使用齐纳特性的反向基射结的BC547配合100u电容形成LED闪光。

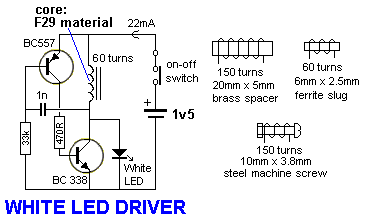

1V5白光LED驱动器

1.5V电源白光LED驱动电路

该电路将从一个1.5V的电池驱动超亮白光LED。
电感是在一个小铁氧体磁芯(2.6毫米的直径6mm长)上用0.25mm的漆包线缠绕60圈。
此电路中,上述两个电路之间的主要区别是使用一个单一的绕组,产生振荡的反馈来自一个1n的电容,驱动由两个晶体管组成的一个高增益放大器。

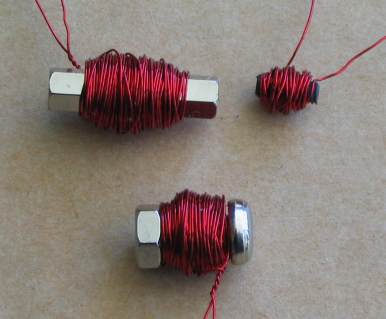

没有铁氧体磁芯怎么办?

1.5V电源白光LED驱动电路

如果你没有一个铁氧体磁芯制作电感,可以用一个机器螺钉替代:
长10mm,直径约3-4mm的,用0.25mm的漆包线绕150圈
20mm长x 5mm直径的黄铜螺钉,绕150圈

标签: 白光LED, LED驱动
