降压转换器,用于驱动高功率LED
48毫安到90mA

用于驱动高功率LED的降压转换器

该电路是一个降压转换器,这意味着电源是大于LED的电压。这将推动高功率白光LED,从一个12V电源,能够提供48毫安的电流(当R = 5R6)或90毫安的电流(当R = 2R2)。
电感由0.25mm的漆包线,在长15mm,直径10mm的铁氧体棒上绕60圈。约1MHz的工作频率。

用于驱动高功率LED的降压转换器

该电路是用来驱动大功率LED的,不要用来驱动一个普通20mA的LED。
该电路能提供的最大功率取决于BC338晶体管。

降压转换器,用于高功率LED
170毫安

用于驱动高功率LED的降压转换器

该电路是略比上述简单的,但它不具有调整驱动电流的功能。
该电感器与上面的照片是相同的,但有一个反馈绕组15匝。
通过220R电阻连接电路,如果指示灯不亮,扭转反馈绕组。
驱动晶体管将需要一个小的散热片。

降压转换器,用于高功率LED
210毫安

用于驱动高功率LED的降压转换器

该电路将驱动高功率白光LED从一个12V电源,能够提供210毫安电流。
驱动器晶体管是BD 139,电感器的详细信息如上图所示的。
LED两端的电压大约是3.3V的- 3.5V
驱动晶体管将需要一个小的散热片。
需要较低的驱动电流可以增加一个2R2电阻。

降压转换器,用于高功率LED
250毫安- 1瓦特LED

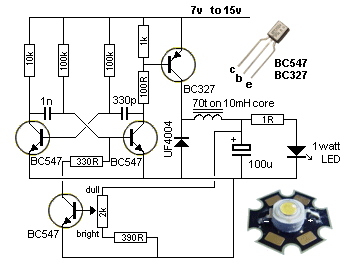

用于驱动高功率LED的降压转换器

该电路将驱动1瓦特白色LED从一个12V电源,能够提供300mA电流。
驱动器功率晶体管是BC327,电感器为0.25mm的导线绕在10mH电感器的核心是70匝。
LED两端的电压大约是3.3V的- 3.5V
1R是用来测量它两端的毫伏。300mV的等于LED电流300毫安的。
二极管必须高速二极管。使用非高速二极管会增加电流50mA!
