太阳能低压光控闪光信号灯

浏览
发布时间 2009-05-16

  该信号灯电路如图。白天,硅光电池输出的电压给蓄电池充电,夜间由蓄电池为电路提供电能驱动灯泡闪光。

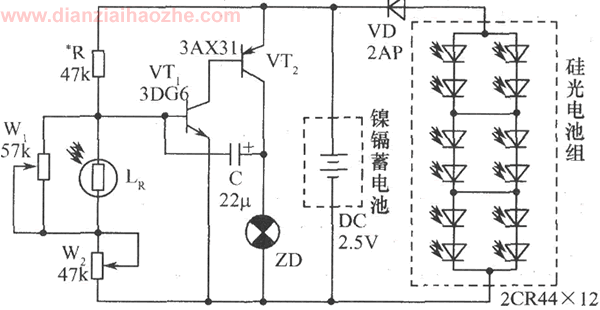

太阳能光控闪烁信号灯电路

  电路中,电阻R与光敏电阻LR、电位器W1和W2组成分压电路。在夜晚无光照射时,LR的阻值较高,VT1 的基极电流较大,VT1导通,VT2也随之导通,该基极电流经VT1和VT2放大后,由VT2的集电极输出一部分经电容C耦合到VT1的基极形成正反馈,满足了电路的振荡条件。由于C的容量较大,故振荡频率很低,VT2把放大了的振荡信号以脉冲电流形式输送给信号灯ZD,它就一闪一闪地发光。

  在白天有光照射LR时,LR内阻下降,因此经R流入VT1的基极电流,因分流,电流大为减少,使VT1由导通变为截止,同时VT2也截止,ZD熄灭。这时,硅光电池组由于有光照射,产生较高的电压,并向蓄电池充电。

  调整R、C可改变闪光频率和亮灭时间比。由于W1是和LR并联后又与W2串联,所以,调节电位器W1和 W2的阻值,即可改变VT1基极与发射极之间的电压Veb。一般硅管在Veb≥0.6V~0.7V时导通;反之就截止,故可根据需要使灯点燃或熄灭。

  元器件选择:
  太阳能电池可选用2CR或2DR两种类型的硅光电池。LR可选用国产625-A型硫化镉光敏电阻,该光敏电阻在有光照时电阻值小于50kΩ,无光照时电阻值大于50MΩ。二极管VD是防止在无光线或光线很弱时(太阳能电池的电压低于蓄电池电压),蓄电池电流倒流到太阳能电池。一般VD的最大工作电流要大于太阳能电池组的最大输出电流,反向耐压要高于蓄电池电压。如用3AX31或3AX81低频管的c、b极来代替,则很容易满足要求。R在调节中决定,一般选用47kΩ左右的小型(1/8)W固定电阻。ZD为2.5V、0.3A的小型白炽灯。其他元件如图所示。
