太阳能光控定时节能照明灯

浏览
发布时间 2009-05-15

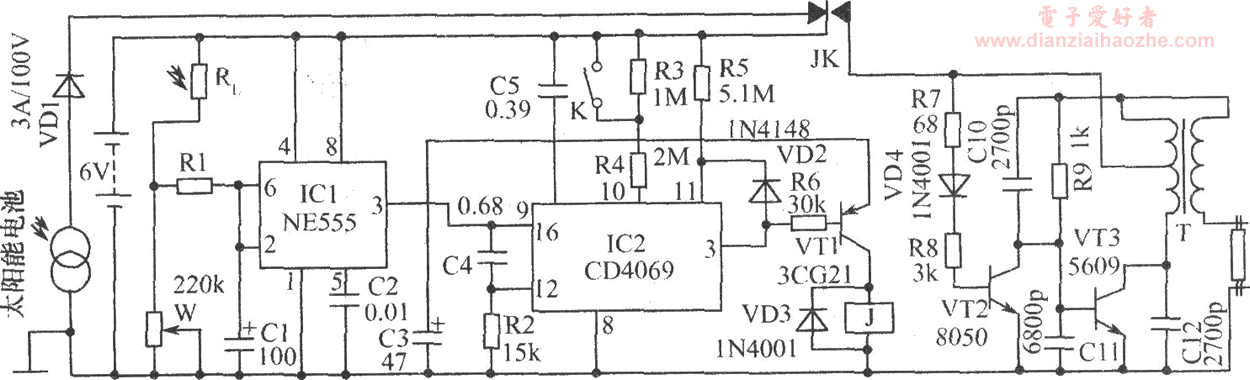

  该太阳能光控定时节能照明灯电路是由太阳能电池、蓄电池、光控电路、定时电路和节能灯驱动电路几部分组成。具体的电路原理图如下所示:(点击可放大)

太阳能光控定时节能照明灯电路图

  电路原理简述:
  白天有太阳时,太阳能电池板输出的电压通过二极管VD1给蓄电池充电,储备电能以供电路夜间工作。RL光敏电阻在白天的阻值呈低阻状态,NE555的2、6脚输入电压大于(2/3)Vcc,其3脚输出低电平,使CD4069和三极管VT1无电压不工作,继电器J不动作,节能灯驱动电路无电压。

  夜间,光敏电阻RL呈高阻值,使NE555输入瑞电压小于(1/3)Vcc,3脚翻转为高电平,CD4069及VT1(3CG21)得电进入工作状态。CD4069是一片带振荡器的14位二进制串行计数/分频集成电路,C4、R3,R5与CD4069内部电路构成的振荡电路产生一正尖脉冲,使CD4069自动清零,计数开始,此时CD4069的3脚输出低电平使三极管VT1获得偏流而导通,继电器J吸合接通节能灯驱动电路的电源,节能灯点亮。

  经过一段时间后,CD4069的3脚眺变为高电平,VT1(3CG21)失去偏流而截止,节能灯驱动电路断电,节能灯熄灭。与此同时,CD4069的3脚输出高电平经隔离二极管VD2加至脉冲输入端11脚,使该脚恒定为高电平而振荡停止,电路状态一直保持到天亮CD4069断电为止。

  接于NE555时基电路6脚的R1、C1组成抗光干扰延时电路,以防止夜晚瞬间光照(如雷电闪光、车辆灯光等)干扰被控灯的正常工作。节能灯每晚点燃的时间由公式t≈2.3N(R3 R4)C5计算,N为定时系数。当开关K断开时,定时时间约为6h,适合于冬季夜晚;当K闭合时,定时约4h,适合夏季夜晚。节能灯驱动电路由VT2、 VT3等组成的逆变电路构成。节能灯电路接通时,通过VT2、VT3、变压器T1实现反馈、振荡、升压等过程,使得节能日光灯两端有160V~180V电压而点亮。点亮时消耗蓄电池电流0.4A左右,使用30A时蓄电池可在无太阳时连续工作一个星期。RL选择MG44-04光敏电阻。其他元器件如电路图所示。
