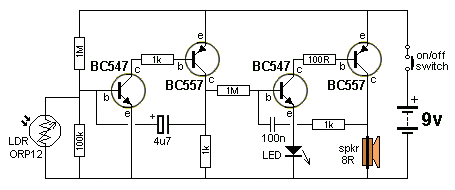

黑暗探测报警器

黑暗探测报警器;黑暗探测控制开关

该电路检测到黑暗将产生哔哔蜂鸣报警。
电路的前两个晶体管构成一个高增益放大器,并通过4u7电容产生一个低频振荡器的反馈。这提供了电压给第二振荡器(跨1k电阻)来驱动扬声器。

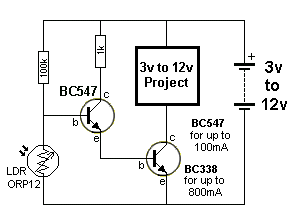

黑暗探测控制开关

黑暗探测报警器;黑暗探测控制开关

该电路检测到黑暗将允许一个项目工作。
该项目可以是任何电路,电压从3V到12V。
组件已被选定为需要500mA电流的6V项目。
