对雷电进行早期预警的雷电报警器

作者 张爱迪 来源 《无线电》杂志
浏览
发布时间 2011-01-04

  雷雨季节,我们常会看到电光闪闪,听到雷声隆隆,这就是人们常说的雷电。雷电对人类的危害性众所周知,就每家每户而言,雷电发生时常会引起家庭失火、损坏家用电器,甚至危及人身安全!每年的5月~9月是我国雷雨频发的季节,科学预防雷电灾害活动具有极其重要的意义。

  如果自己动手制作一个能够预报雷电的报警器,便可在雷雨到来之前,探测出远处天空云层间或云层与大地之间的放电,对雷电进行早期预警。这样,我们可以及时采取相关的防雷击措施,如断开家用电器的电源、拔掉计算机调制解调器的数据传输线、不使用电话和手机等,做到防患于未然!

对雷电进行早期预警的雷电报警器

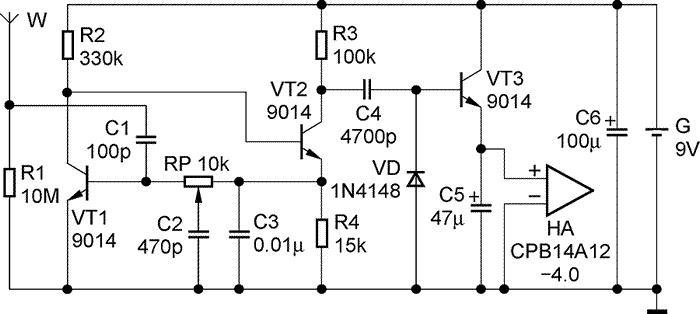

图1 雷电预报器电路图

工作原理

这个雷电报警器的电路如图1所示,它实际上是一个高灵敏度的静电放电检测器。晶体三极管VT1、VT2组成直流耦合式自激振荡电路,其正反馈回路总增益由微调电位器RP来设定。晶体三极管VT3与晶体二极管VD、耦合电容器C4等组成整流开关电路。HA为微型压电陶瓷蜂鸣器。

平时,由晶体三极管VT1和VT2组成的振荡电路处于临界自激振荡状态,晶体三极管VT3因无合适偏压而处于截止状态,压电陶瓷蜂鸣器HA无电不工作。此时,整个电路耗电甚微,实测静态总电流≤60μA。每当远处云层放电或已发生雷击(云层与地面之间的放电)时,天线W检测到感应电信号,并经电容器C1耦合到晶体三极管VT1的基极,触发振荡电路起振。于是,VT2的集电极就会输出约42kHz的振荡电信号,经电容器C4耦合、晶体二极管VD整流后,向 VT3的基极提供合适的正向偏置电压,使VT3导通,压电陶瓷蜂鸣器HA通电发出单音“嘀——”声,提醒主人:雷电将至,注意预防!

电路中,电容器C3设定了晶体三极管VT2发射极的固定相位,而接在微调电位器RP滑动触点上的电容器C2在振荡时会增加相移。C5为晶体三极管VT3输出电压的滤波兼延时电容器,它不仅能够使压电陶瓷蜂鸣器HA两端获得平稳的工作电压,使HA发声更响亮,而且由于其容量选择比较大,所以还具有一定的使 HA延时发声作用。C6为电源滤波电容器,它能够降低电池G的交流内电阻,避免电路产生阻塞振荡,相对延长电池使用寿命。

对雷电进行早期预警的雷电报警器

元器件选择

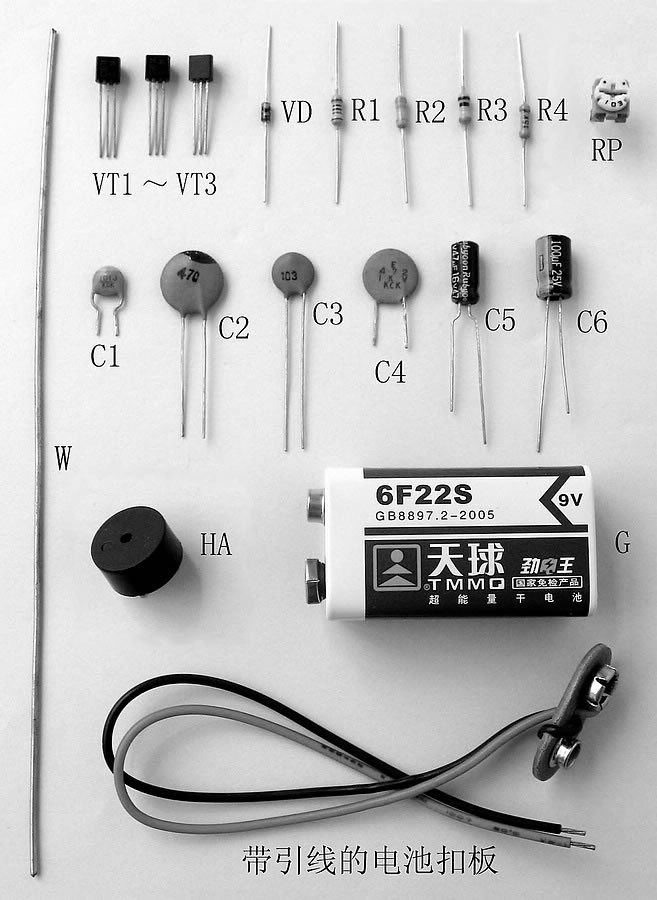

该制作总共用了19个电子元器件和配件,可对照图2所示的实物集体照一一进行配购。

晶体管VT1~VT3均用9014(集电极最大允许电流ICM=0.1A,集电极最大允许功耗PCM=310mW)型硅NPN小功率三极管,要求电流放大系数β>200。实际上任何同类型的小功率、高增益晶体三极管(如3DG8、BC109C等),都可以在这里使用。VD用1N4148型硅开关二极管。

HA选用CPB14A12-4.0型自带音源微型直流压电陶瓷蜂鸣器,其外形尺寸及引脚排列如图3所示,它实质上是一个内含振荡电路和压电陶瓷片的有源发声器;它不需要外加任何音频驱动电路,只要接通直流电源就能直接发声,使用非常方便。CPB14A12-4.0的主要参数:外形尺寸为 φ14mm×7.5mm,重量0.9g;发声频率为4.0±0.5 kHZ(连续单音),声压电平≥80dB;直流工作电压范围3V~15V,工作电流≤7mA,工作温度范围-20℃~70℃。该压电陶瓷蜂鸣器属于微功耗器件,被广泛应用在各种仪器、仪表和微型报警装置上作发声器件。RP选用普通塑料封装的小型卧式微调电位器。R1~R4一律用RTX-1/4W型碳膜电阻器。C1、C2用CC1型高频瓷介电容器,C3、C4用CT1型低频瓷介电容器,C5、C6用CD11-16V型电解电容器。天线W可用一段φ1mm、长度150mm的铁(铜)丝。如果希望作品更美观一些的话,可选用便携式收音机常用的150mm长度的拉杆天线。G采用6F22-9V型叠层干电池,要求配上揿钮式接线扣板。本装置不设电源开关,用毕从揿钮式接线扣板上取下干电池即可。
