巧妙的电容降压电源

这种巧妙的设计使用4个二极管桥产生一个固定的电压供电,能够提供35毫安电流。

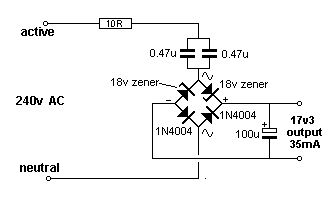

电路中,我们用两个稳压二极管替换普通的功率二极管组成桥式整流,无论是正半周还是负半周,都有一个稳压二极管突破齐纳电压。如果我们使用18V稳压二极管,输出将稳定在17.4V。

2个0.47u电容器限制电流。
每个100n的电容,在全波(按照本电路)输出时,提供7毫安电流。 1u容量从理论上讲,电路将有70mA电流。
但我们发现输出电压下降前它将只提供35毫安的电流。
电容器应是X1或X2类安规电容。
10R是一个安全的熔断电阻器。

这款电源的问题是“热”地,与市电没有隔离。如果使用它,项目必须完全封闭。
无变压器电源是非常危险的。
