照明灯关灯自动延时熄灭电路

　　该电路的作用是在关闭电灯后能够让灯继续点亮数十秒钟然后自动关闭。应用此电路可以方便日常生活中某些场合的照明灯控制。需要注意的是本电路只适用于白炽灯。

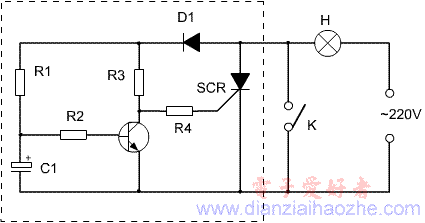

　　电路原理图：虚线框内为本电路，总共八个元件，通常我们可以把这些元件直接安装在照明灯的开关盒内。如果开关盒空间不允许则另外封装在一个小塑料盒中，然后引出两根线接于原照明灯开关上。

　　电路工作原理：在电路原理图中，K为照明灯的原控制开关，当K闭合后，该延时电路不工作，照明灯正常点亮。当开关K关断后，开关上的电压经D1、R1向电容C1充电。由于R1阻值很大，电容两端电压从0V开始缓慢上升，在从0V上升到0.7V这段时间里，三极管由于得不到基极偏流处于截止状态。因而电阻R3、R4可以给可控硅SCR提供正常的触发电压，使可控硅处于导通状态，电灯处于半波工作状态（采用的单向可控硅）比正常亮度弱以表示延时电路正在工作。

　　经过数十秒后，当电容C1两端的电压被充至0.7V时，三极管由于得到基极偏流由截止转为导通状态，将可控硅SCR的触发电流旁路，可控硅随之关断，照明灯熄灭。此时，虚线框内的延时电路一直保持这种状态，只有在开关K被再次闭合后电灯才会点亮。所以从电路分析可得，本电路在等候状态的电流消耗为三极管处于饱和导通状态的电流消耗，即R3通过的电流大小（R1、R2支路也有电流通过即三极管的基极偏置电流，但极微）。所以在选取R3阻值时以能触发可控硅即可。

　　关闭电灯后的延时时间由电阻R1、电容C1的取值来确定，这可以根据实际应用情况来确定。单向可控硅SCR选用 MCR100－8 时白炽灯的功率不大于100W。二极管D1选用1N4007，三极管选用C1815。电阻均为1/8W碳膜电阻。

　　元件参考值：R1=680K　R2=200K　C1=10μF　R3=220K　R4=15K
