LM317/LM337可调正负电源电路

这种双电源极性是很容易建立,需要很少的部分,是从0-15伏可调。 这是伟大的运算放大器电路,以及其它需要双电源电压的电路供电。

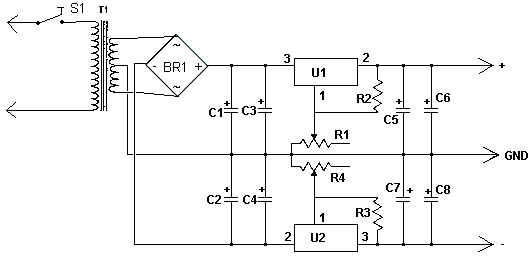

电路图

LM317/LM337可调正负电源

零件
C1,C2 35V 2200UF铝电解电容器
C3,C4,C5,C7 35V 1uF的电解电容
C6,C8 35V 100uF的电解电容
R1,R4 5K同轴电位器
R2,R3 240欧姆1/4 W电阻
2A 30V桥式整流器BR1
U1 LM317可调正稳压器
U2 LM337可调负稳压器
T1 30V 2安培变压器中心抽头
2 AMP开关S1 SPST

笔记
1、U1和U2将需要散热片。
2、U1和U2只能到达+-1.2V到最低电压。如果你需要更低电压,您可以添加两个1N4003二极管串联到稳压器的输出端。约0.6V的二极管压降,这将允许输出电压到达0V。请注意,这也将使最大输出电压下降1.2V。
