4晶体管音频放大器

4晶体管音频放大器

概要

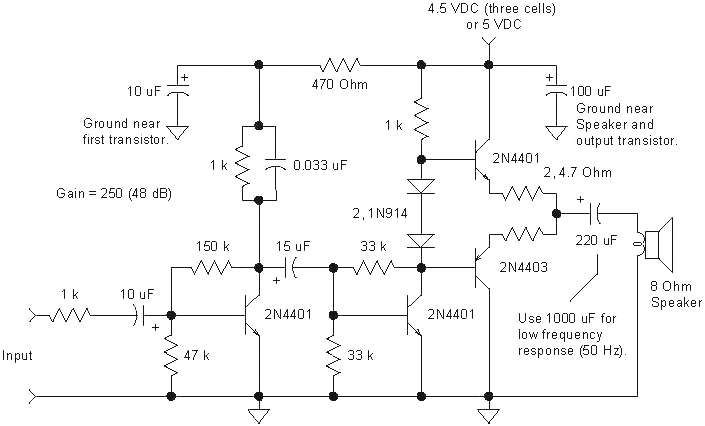

上面的电路显示了一个4晶体管的实用放大器适合用于各种项目,包括接收器,对讲机,话筒,电话机,和一般的音频监控。该放大器具有电源隔离电路和带宽的限制,以减少振荡,“汽船”声。元器件数值如图所示,这些不是特别关键的,适度的偏差将不会显著地降低性能。

该电路驱动一个小型8欧姆扬声器。电源使用5V输出电压的电源适配器。也可以使用锂离子电池,提供约4.5伏电源。

该放大器可进行修改,以适应9伏电池供电,需要调整输出晶体管的偏置点。将电路中第二个晶体管的基极连接到地的33K电阻替换成10K,这将保持输出端是约1/2的电源电压。

标签: 音频放大器
