CD4047制作12V到220V逆变器

来源 electronics-lab
浏览
发布时间 2013-12-14

使用该逆变器电路可将12V直流转换成220V、500W交流电。在这个电路CD4047是用于生成50Hz的方波和放大电流,然后通过功率三极管放大驱动变压器输出交流电压。

CD4047制作12V到220V逆变器

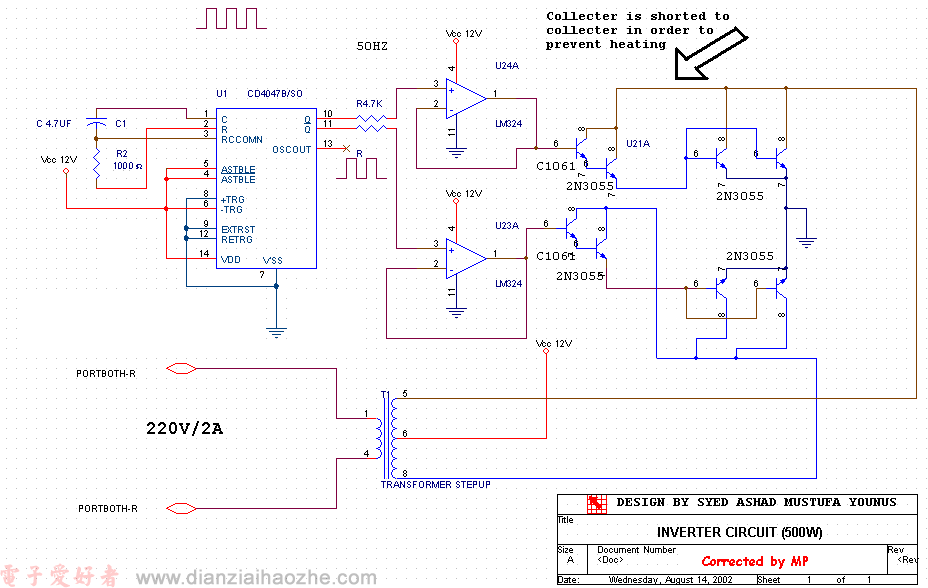

12V到220V逆变器电路图

如何计算变压器的额定值

其基本公式为:功率P = 电压V×电流I

例如,如果我们想输出一个220W功率的220V电压,那么我们就需要1A的输出电流。然后在输入端,电压为12V时至少需要18.3A的电流,因为:12V * 18.3A ≈ 220W。变压器效率损耗这里不考虑。
