光敏触发电路

该电路用于检测突然的阴影落在光传感器上(光线突然减弱),将驱动蜂鸣器发出短暂的声音。逐渐改变亮度的光线将不能触发该电路。

蜂鸣器的声音只有很短的时间,以防止电池快速耗电。可用于普通照明。

光传感器是LDR(光敏电阻),它在明亮光线下具有低电阻,在昏暗的光线下具有高电阻。

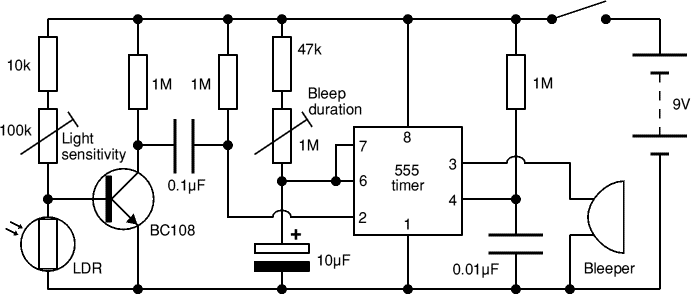

光敏触发电路(光敏电阻和555芯片)

- 该电路的灵敏度可以调整,通过改变100k的可调电阻。
- 蜂鸣器的发声时间可以调整,从0.5到10秒,使用1M的可调电阻。

使用7555低功耗定时器确保该电路静态时仅消耗极少的电流(约0.5毫安)。
555定时器3脚输出信号可以控制其它项目。
