5V电源过压保护(强制熔断型)

来源 electronics-lab
浏览
发布时间 2013-12-15

给TTL逻辑电路供电必须防止过​​电压,它可以非常迅速摧毁TTL芯片,任何常规熔断器都无法有效保护TTL芯片。因此,只有其他半导体电路可以迅速应对过电压,保护TTL器件的安全。

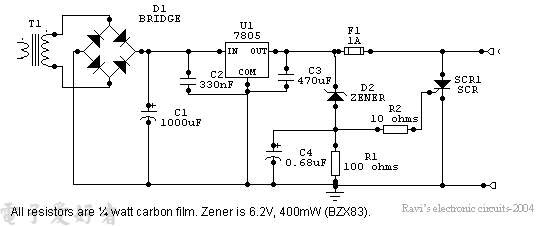

在下面所示的电路中,如果在输出端子上的电压上升到高于5.2V,齐纳二极管击穿,触发可控硅(SCR)导通,从而迅速短路迫使保险丝熔断。

5V电源过压保护(强制熔断型)

该稳压器IC是熟悉的固定电压类型LM7805。7805是一个三针调节器,它要求7.5V的最小电压输入,以维持稳定,最大输入电压35V,最大负载电流为1A。

在电路中,其显示出连接在集成电路的每一侧上的电容器是用于抑制振荡非常重要,并且必须不被省略。特别是,330nF在输入电容必须跨越最短的路径在IC的引脚连接。

我选择了一个106A可控硅,因为它可以处理的阳极电流高达4A在100V,但有一个非常敏感的门,只需要大约200uA。这个SCR是只在一个很短的时间导通,因此并不需要散热器。

保险丝的额定值取决于您所使用的电路与电源。假设约200至300mA的最大电源输出电流,可以适合500mA的保险丝。

在该可控硅开关上的电压在很大程度上依赖于该齐纳二极管的值。您可以使用齐纳二极管的不同值进行试验,以保护其他类型的电路。4000系列CMOS集成电路有15V(AE后缀)或20V的电源电压范围(BE后缀)和过压保护装置可用于这些了。
