1.2-15V/3A稳压电源(LM1084)

来源 electronics-lab
浏览
发布时间 2013-12-15

该电路提供了从1.2-15V/3A的电源输出,它采用TO220封装的LM1084稳压器提供可变输出电压的可变输出电源

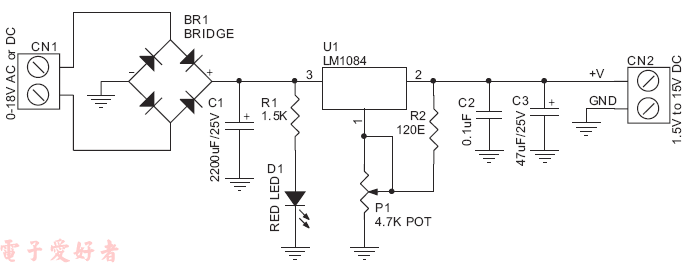

1.2-15V/3A稳压电源(LM1084)

输入18V AC/DC
输出从1.2-15V/3A

1.2-15V/3A稳压电源(LM1084)

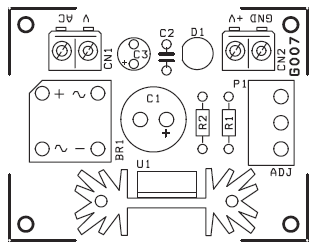

PCB元器件位置

1.2-15V/3A稳压电源(LM1084)

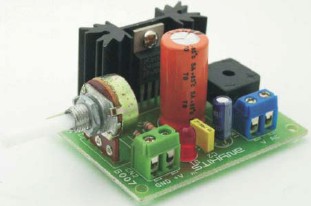

实物

PCB的尺寸46毫米x 58毫米
